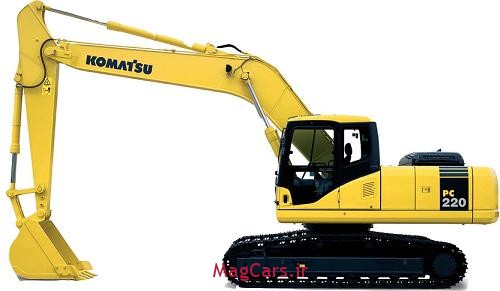

انواع بیلهای مکانیکی:
این بیل مکانیکی عبارت است از اطاقک گردانی که سوار بر چرخها بوده ودر انتهای جلویی آن بیل متصل شده است. این بیل در دو نوع مکانیکی و هیدرولیکی می باشند.
ج- بیل کششی (دراگلاین)
بیل کششی دراگلاین ازیک اطاقک فرمان - جرثقیل - جام بیل کششی و کابلهای لازم جهت کنترل قسمتهای مختلف تشکیل شده است.بیل کششی قادر است در سطوح خیلی بالاتر وخیلی پایینتر از سطح اتکاء خود است ودر انواع زمینهای مورد استفاده قرار می گیرد. بازوی طویل آن برای حفاری و تخلیه مواد کنده شده مفید بوده وزمان سیکل کار کوتاه از محاسن این ماشین می باشد.
د- جرثقیل
جرثقیل تشکیل شده از اطاق فرمان ویک تیر بلند مشبک وقلب جرثقیل و معمولا برای باند کردن اجسام سنگین وحرکت دادن آنها بکار میرود. با اتصال دستگاههای مختلف به انتهای تیر مشبک بلند جرثقیل می توان از استفاده های دیگری نمود.جرثقیل ها هم بر دو نوع مکانیکی و هیدرولیکی می باشند که امروزه بیشتر هیدرولیکی می باشند.
3- اسکریپر
اسکریپرماشینی است که عمل بارگیری وحمل وتخلیه مواد خاکی در مسافتهای متوسط وزیادرا به تنهایی انجام می دهد.
اسکریپرازسه قسمت اصلی تشکیل شده است: قسمت بارگیر (جام) دیوار جلویی قسمت بارگیرودیواره عقب جام یا دیواره تخلیه قسمت جام که معمولا سربازاست دارای یک تیغه برنده قابل تعویض درقسمت پایین می باشد این تیغه درحین بارگیری به داخل خاک نفوذمی کند وبا برش خاک آن را به داخل جام هدایت می کند. این قسمت قابل حرکت بوده ومی تواند پایین وبالابرود دراسکریپرها ی دارای بالابر قسمت بالابرجانشین دیواره جلویی جام می شود دیواره عقب جام یا دیواره تخلیه قابلیت حرکت به عقب وجلورا دارد که با هل دادن خاک به تخلیه بارکمک می کند.
انواع اسکریپرها
اسکریپرها به دودسته موتوردار وبدون موتور تقسیم می شوند امروزه نوع بدون موتورکمترمورد استفاده قرارد می گیرد اغلب اسکریپرها تک محور بوده وتعادل آن ووزن بارآن توسط تراکتورمتصل به آن حمل می شود تراکتورهایی که این اسکریپرها را میکشند ممکن است چرخ لاستیکی وچرخ زنجیری باشند بعضی دیگر قسمتی ازیک تراکتوراسکریپرها هستند بدین معنی که یک تراکتورتک محوره یک اسکریپر تک مجوره رامیکشد اسکریپرها یی که دومحوردارند به وسیله تراکتورهای زنجیردار کشیده می شوند زیرا اینگونه تراتورها نمی توانند بارقائم را تحمل کنند بنابراین نمی توانند اسکریپرها یک محوره را بشکند امروزه بندرت ازاسکریپرها چرخ زنجیری استفاده می شود اسکریپرها یی که توسط تراکتورچرخ لاستیکی کشیده می شوند به انواع زیرتقسیم بندی می شوند
اسکریپرهای تک موتوری دومحوری ازیک تراکتورتک محوره استفاده می کنند وبه دلیل مسئله تعادل این تراکتوربدون اسکریپرمربوطه قادربه حرکت نیست اسکریپرهای سه محوری توسط یک تراکتورکشیده می شوند ماشنیهای چند دیفرانسیلی دارای چرخهای گردنده دراسکریپرودرتراکتورهستند اسکریپرهای دوموتوره دارای موتورهایی چداگانه برای حرکت اسکریپروچرخهای گردان آن می باشد اسکریپرهای دارای بالابردارای یک بالابرنردبانی درجلوی جام بوده ودرعمل کندن وانتقال مواد کنده شده به داخل جام کمک می کند دراین نوع اسکریپرها به دلیل قدرتی که بالابربه اسکریپرمی دهد به تراکتورکمکی جهت بارگیری احتیاجی نیست.
4-لودرها
بدون اغراق لودرکاربردی ترین ماشین درانجام کارهای ساختمانی وعمرانی است این ماشین که درانداره های مختلف ساخته می شود به دلیل عملکرد وانعطاف پذیری زیادی که دارد ونیزبا تغییر جام می تواند بسیاری ازکارها رانجام دهد
لودرموارد استفاده بسیاری دارد که برخی ازآنها عبارتند ازایجاد خاکریزها حفاری زیرزمین بناها پرکردن خندقها وخاکریزی اطراف لوله های کارگذاشته شده درکانالها بارکردن کامیونها حمل بتن به محل قالبها وبلند کردن وحمل مصالح ساختمانی
به ماشین لودرمی توان انواع ملحقات را نصب کرد وکاربردهای دیگری ازآن گرفت نظیربرف روب کانال کن لوله برلوله گذار جرثقیل لیفت تراک
انواع لودر
الف - لودرچرخ لاستیکی
این لودرها دراقسام کوچک خیلی بزرگ ساخته می شود چرخهای بزرگ لاستیکی به این نوع لودرها قدرت تحرک وسرعت فراوانی میبخشد فشاروارده برزمین توسط این لاستیکها کم بوده ومی توان این فشار را با تغییرمیزان باد لاستیکها تغییرداد باین همه درزمنیهای دارای سنگهای تیزامکان آسیب این لاستیکهاوجوددارد درضمن درزمینهای خیس وگل آلود نیزکارکردن بالودرچرخ لاستیکی مشکل است البته زنجیرهای سیمی مخصوص جهت حفاظت لاستیکها وجود دارد که می توان برای ازدیاد اصطکاک لاستیکها باسطح زمین آنها رابه کاربرد نوعی ازلاستیکهای جدید ساخته شده اند که دارای عاجهای خیلی ضخیمی هستند ومی توانند درمناطق سنگی کارکنند این لودرها بردونوع معمولی وکمرشکن هستند
نوع کمرشکن که بیشتر درلودرهای بزرگ بکاربرده می شوند ودارای نوعی شاسی هستند که قسمت عقب لودررابه قسمت جلو توسط یک مفصل متصل می کنند این حالت مفصلی قدرت مانوروشعاع گردش ماشین را نسبت به شاسی های ثابت ( غیرمفصلی) زیاد می کند درانواع مدرن این ماشین آلات ازسیستمهای فرمان وکنترل هیدرولیکی والکتریکی جهت راحتی وعملکرد بهترراننده استفاده شده است سیستم فرمان این ماشین ها به دونوع است درلودرهای معمولی سیستم فرمان به وسیله فرمان وحرکت چرخها عمل می کند امادرنوع کمرشکن سیستم فرمان به وسیله دوجک هیدرولیکی عمل می نماید
-9.jpg)
ب - لودرهای چرخ زنجیری
لودرهای چرخ زنچیری مانند لودرهای چرخ لاستیکی عمل کی کنند بااین تفاوت که فشارکمی که برزمین وارد می کنند باعث می شود که لودرهای با چرخ زنجیردار بتوانند درزمینهایی کارکنند که قابل استفاده برای لودرهای لاستیک درنیستند اصطکاک زیاد آنها بازمین باعث می شودکه بتوانند نهایت استفاده راازقدرت موتوردرکند زمین بنمایند وچون زنیرداراند هنگام کاردرمناطق دارای سنگهای تیزخطرپاره شدن لاستیک وجود ندارد لودرهای زنجیردار قادربه حرکت برروی سطحهای باشیب جانبی 35%می باشند درصورتی که این رقم برای لودرچرخ لاستیکی 15% است همچنین لودرزنجیردار می تواند ازشیب 60% بالابرود درحالی که این رقم برای لودرلاستیک دار به حدود 30% محدود می شود سرعت لودرزنجیردار خیلی کمترازلودرلاستیک داربوده به همین علت درمواردی که فاصله حمل مواد وبازگشت به محل بارگیری زیاد باشد راندمان این ماشین نسبت به نوع لاستیک دار پایین است
ج- بکهولودر
این ماشین آلات درواقع لودرهای کوچکی هستند که درپشت خود یک بیل مکانیکی دارند وبرای کارهای سبک استفاده می شوند کلیه مشخصات عمومی آنها مانند لودرها وبیل های مکانیکی است به دلیل دوکاره بودن این ماشین دربسیاری ازپروژه ها ی کوچک ازاین وسیله استفاده می شود به خصوص اگرپروژه مربوط به کندن خندق باشد
همانطورکه گفته شد درقسمت این ماشین یک بیل مکانیکی وجود دارد قدرت این بیل نیزبراساس زاویه آن بازمنین وشعاع عملکردبازوها فرق می کند شرکتهای سازنده براساس نوع ماشین آلات نمودارهایی مبنی برقدرت بیل درحالات مختلف ارائه می دهند.
|
|
|
|
