سیستم تعلیق خودرو در حقیقت بخشی از شاسی آن است وبه نوعی با تمامی اجزای زیرین خودرو در ارتباط است. یک سیستم تعلیق خوب علاوه بر اینکه راحتی و آرامش را برای سرنشینان به همراه می آورد به پایداری خودرو در جاده هم کمک بسیاری می کندو در چسبندگی و تعادل آن نقش مهمی دارد. اگر خودرو هایی مانند پورشه باکستر، موستانگ، دوج چلنجر در جاده هندلینگ وچسبندگی فوق العاده ای دارند یکی از دلایل آن داشتن سیستم تعلیق پیشرفته آنهاست.
معرفی کلی سیستم تعلیق خودرو
سیستم تعلیق علاوه بر اینکه باید وزن خودرو را تحمل کند باید ضربه هایی را که در دست انداز ها به خودرو وارد می شود جذب کند و مانع از انتقال آن به بدنه خودرو شود و نوسان آن را میرا کند و باید طوری طراحی شود که در شرایط مختلف تماس لاستیک ها را با سطح جاده حفظ کند.
وظیفه سیستم تعلیق که یکی از مهم ترین اجزای خودرو به شمار می رود، ایجاد ارتباط بین جاده و خودرو است. این سیستم در مواردی هم چون هدایت خودرو، شتاب گیری، و ترمز نقش ویژه ای ایفا می کند. لازم به یادآوری است، در صورت عدم وجود سیستم تعلیق، تمام قطعات خودرو به دلیل شدت ضربات وارده از جاده، به سرعت از بین می روند و عمر خودرو کوتاه می شود. با توجه به اهمیت موضوع، در این مقاله قصد داریم ضمن بررسی اجزای تشکیل دهنده سیستم تعلیق، به مطالعه انواع آن ها نیز خواهیم پرداخت.
سیستم تعلیق وظایف زیر را بر عهده دارد:
این سیستم به طورکلی از چند قسمت مختلف شامل:
البته هر کدام از این بخش ها نیز به نوبه خود به زیرشاخه های متعددی تقسیم بندی می شوند که در این جا به طور خلاصه تری به معرفی آن ها می پردازیم.
(1) فنر:
این قطعه، یکی از بخش های اصلی سیستم تعلیق خودرو محسوب می شود و بسته به نوع سیستم تعلیق، در شکل های گوناگونی اعم از فنر تخت، لول، و پیچشی ساخته می شود. (الف) فنر تخت: این نوع فنر در سیستم تعلیق ثابت، به شکل فلز تخت و محکم و قابل انعطاف ساخته می شود که سپس تعدادی از آن ها روی هم چیده می شوند و به عنوان یک مجموعه در سیستم به کار می رود. (ب) فنر لول: این نوع فنر در واقع میل گرد پیچیده به دور محوری استوانه ای شکل است. (ج) فنر پیچشی: خاصیت ارتجاعی این نوع فنر در جهت عقربه های ساعت افزایش و خلاف آن کاهش می یابد.
(2) کمک فنر:
کمک فنر یا جاذب ضربه نیز از دیگر بخش های مهم سیستم تعلیق است. وظیفه این قطعه، جذب ضربات ناشی از حرکت در مسیرهای ناهموار است.
(3) سیبک ( Ball Joint):

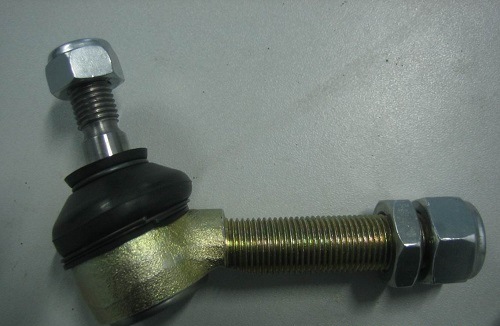

در سیستم تعلیق گاهی نیاز به اتصال قطعات به صورت محکم به یکدیگر و گاهی نیاز است تا در عین وجود اتصالات محکم، امکان حرکت و چرخش آن ها نیز وجود داشته باشد که در این هنگام از سیبک استفاده می شود. سیبک یک گوی فلزی دسته دار است که درون محفظه ای فولادی قرار دارد و دور آن با لاستیک پوشانده شده است و در داخل آن امکان گردش دارد.
سیبک به عنوان محور چرخشی، چرخها را به نحوی به سیستم تعلیق متصل می نماید که قابلیت چرخش در زمان پیچاندن فرمان، همزمان با بالا و پایین رفتن چرخها در دست اندازها ( حرکت سیستم تعلیق) وجود داشته باشد، دقیقا بمانند آنچه در محل اتصال پای انسان به لگن وجود دارد. سیبکها که قابلیت ساپورت مقداری از وزن خودرو را نیز دارا هستند، معمولا از یکسو به طَبَق و از سوی دیگر به متعلقات چرخ متصل می شوند. سیبکها معمولا فقط در محور جلو، و به سر هر طَبَق دیده می شوند، البته سیبک هایی هم در اتصالات میل فرمان وجود دارد که کوچک تر از سیبکهای سیستم تعلیق هستند و غالبا توسط عوام با سیبک های سیستم تعلیق اشتباه گرفته می شوند.
اکثر سیبکها نیاز به نگهداری ندارند، اما در برخی خودروهای قدیمی از سیبکهای گریس خور استفاده شده که باید همزمان با تعویض روغن یا حداکثر هر 6 ماه یکبار گریس کاری شوند.
(4) بوش ( Bushe):
بوش نیز مانند سیبک برای اتصال قطعات مختلف سیستم تعلیق ایتفاده می شوند ولی قطعاتی که با بوش به هم وصل شوند فقط در یک جهت می توانند حرکت کنن و نمی توانند مانند سیبک در هر جهت گردش کنند.
بوشها قطعاتی هستند اکثرا از جنس لاستیک طبیعی که برای اتصال بین قطعات متحرک سیستم تعلیق به یکدیگر استفاده می شوند. هدف استفاده از بوشها حذف سر و صدا (Noise) در حین حرکت، حذف لرزشها و تحمل مقداری از ضربات وارده به جهت خاصیت الاستیکی می باشد. بوشهای لاستیکی مقاومت خوبی در برابر کشش داشته، همچنین در دماهای پایین، بسیار مقاوم می باشند. اما در مکانهایی که به دلیل سرعت حرکت، دما بالاست، زود سخت شده و دچار ترکیدگی و شکست می شوند، در چنین مواردی بهتر است از بوشهای ساخته شده از اورتان ( Urethane) که مقاومت بیشتری در برابر گرما دارند، استفاده شود، البته این نوع بوشها انعطاف پذیری نوع لاستیکی را دارا نبوده و نرمی خودرو و هندلینگ آن را تا حدی تحت تأثیر قرار می دهند.
بوشها در مواردی به عنوان محور ( Pivot) عمل می نمایند، بدین صورت که دو قسمت فلزی به وسیله یک بوش استوانه ای مانند شکل زیر به یکدیگر متصل شده و در نتیجه حرکتی مانند حرکات مفاصل بدن انسان حاصل می گردد و حرکت سیستم تعلیق با وجود اتصال به شاسی، با منتقل نمودن کمترین ضربه امکان پذیر می گردد.
(5) طبق:
طبق قطعه فولادی محکمی است که شاسی را به سیستم تعلیق متصل می کند و در طرفی که به شاسی متصل می شود بوشها و در طرف دیگر که به چرخ وصل می شود سیبکها وجود دارند.
قطعه ای است فلزی که در دو سر دارای بوشهای محوری ( مانند آرنج یا زانوی انسان عمل می کند) می باشد که از یک سمت به قطعات متحرک سیستم تعلیق و از سمت دیگر به شاسی خودرو متصل می گردد و نقش اتصال شاسی به قطعات سیستم تعلیق را بر عهده دارد.
در برخی موارد طبق ها به شکل حرف A می باشند یعنی در سمتی که به شاسی متصل می شوند دارای دو محور هستند که در این صورت آنها را جناغی ( Wish Bone) و یا A-Arm می نامند، اما در مواردی که به صورت یکپارچه باشند، همان نام طَبَق ( Control Arm) به آنها اطلاق می گردد.
طبق ها بر حسب نوع سیستم تعلیق در هر دو محور جلو و عقب قابل استفاده بوده و باز هم بر حسب نوع سیستم تعلیق ممکن است یک خودرو بدون طَبَق، با یک طَبَق در هر چرخ یا با دو طَبَق در هر چرخ، طراحی شود. محل قرار گیری طَبَق ها ممکن است در نیمه بالا و یا نیمه پایین متعلقات چرخ باشد؛ که در صورتیکه در قسمت بالا قرار داشته باشد به آن طَبَق بالا و در صورتیکه در قسمت پایین واقع شده باشد به آن طَبَق پایین گفته می شود.
طبق پایین در محور جلوی اکثر خودروهای امروزی دیده می شود، اما استفاده از طَبَق بالا با گسترش سیستم فنر و کمک فنر یکپارچه ( Strut) رو به کاهش است.
(6) میل تعادل ( Stabilizer، Sway Bar، Anti Roll Bar):
میل تعادل یا به اصطلاح مکانیکها، موج گیر، در اکثر موارد برای بالا بردن تعادل خودرو و جلوگیری از چپ شدن آن، در خودرو هایی که دارای سیستم تعلیق مستقل ( در بخش بعدی توضیح داده خواهد شد) می باشند، بکار می رود.
میله تعادل یک میله فولادی است که در دو سر دارای بوش بوده و غالبا بین دو چرخ یک محور قرار می گیرد و باصطلاح دو چرخ را به یکدیگر متصل می نماید، میل تعادل معمولا به وسیله دو اتصال محوری ( Pivot) در دو طرف به شاسی نیز متصل می شود.

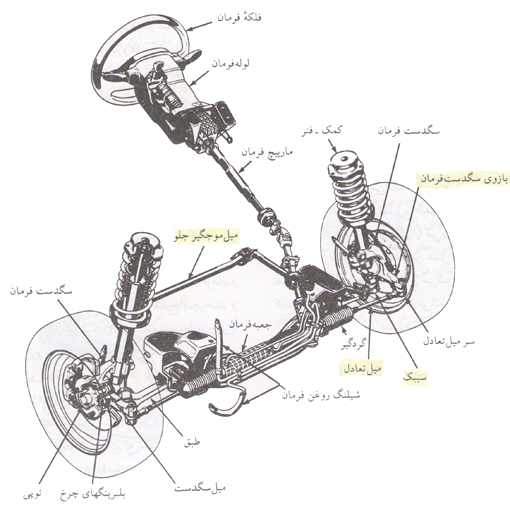

میله موج گیر به کنترل غلتش اتاق در هنگام دور زدن و پیچیدن یا رانندگی روی سطوح ناهموار کمک می کند. میل موج گیر جلو (شکلهای 1و 3) نوعی فنر موج گیر است. اینمیل موج گیر معمولا بین دو طبق پایین نصب می شود. وقتی خودرو پیچی را طی می کند، اتاق به طرف بیرون پیچ متمایل می شود. در نتیجه این تمایل، طبقهای پایین در جهت مخالف حرکت می کنند و میل موج گیر را می پیچانند اما میل موج گیر در برابر پیچش مقاومت می کند. این عمل سبب سفت شدن سیستم تعلیق در هنگام پیچیدن خودرو می شود، در نتیجه اتاق خودرو کمتر کج می شود یا غلتش پیدا می کند.
(7) استرات (Strut)
زمانی که کمک فنر در درون فنر لول قرار گیرد به این ترکیب اصطلاحا Strut گفته می شود. البته این ترکیب قرارگیری کمک و کمک فنر همیشه Strut خوانده نمی شود، بلکه تنها زمانی، ترکیب کمک فنر قرار گرفته درون فنر را Strut می نامند که این دو علاوه بر انجام وظایف اصلی خود، با حذف سیبک و طَبَق بالا، نقش یک رابط را نیز مابین سیستم تعلیق و شاسی ایفا نمایند.این سیستم رکن اصلی سیستم های McPherson ( نوعی سیستم تعلیق است) محسوب می شود و بیشتر هم در همین سیستم، دیده می شود.
|
|
|
|
