طرز کار میل بادامک

میل بادامک چیست ؟ وانواع مدل های آن

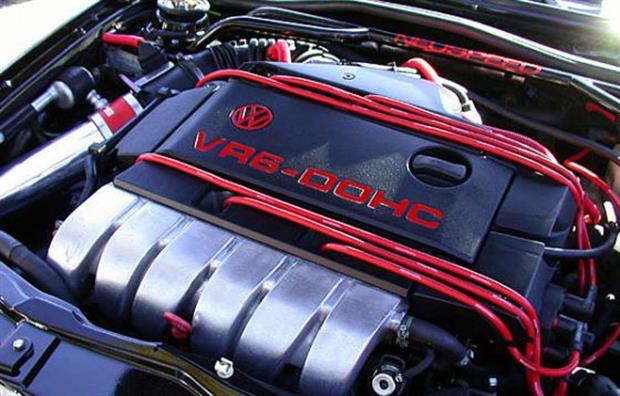

در قسمت موتور خودرو و اجزاء آن شاید تاکنون واژه میل بادامک را شنیده اید و یا به حروف اختصاری OHV، SOHC، یا DOHC مندرج بر کاور موتور برخی خودروها توجه نموده اید؟ آیا می دانید این حروف اختصاری به چه مشخصه ای در موتور اشاره دارند یا به کدام بخش از موتور خودرو مربوط می شوند؟ این عبارت ها در حقیقت به نوع میل بادامک (Camshaft) در موتور اشاره دارند. میل بادامک قطعه ای است که وظیفه باز و بسته نمودن سوپاپ ها را به عهده دارد. این قطعه در برخی موتورها در بالای سیلندر واقع است و در برخی دیگر در پایین موتور قرار گرفته است.در ادامه به بررسی انواع میل بادامک ها و چگونگی عملکرد آن ها پرداخته شده است.

وظایف میل بادامک

• 1- باز و بسته کردن سوپاپ ها توسط چخش میل سوپاپ و قرار گرفتن بادامک ها زیر تایپت ها
• 2- روی میل سوپاپ یک دایره خارج از مرکز (اکسانتریک)وجود دارد که با قرار گرفتن شیطانک پمپ بنزین وبالا و پایین رفتن ان انتقال بنزین از باک به کاربراتور توسط پمپ بنزین انجام می شود.
• 3- روی میل سوپاپ دندانه ای وجود دارد ک این دنده دلکو و اویل پمپ را بکار می اندازد.

میل بادامک(Overhead Valve (OHV

OHV به میل بادامکی اطلاق می شود که در پایین موتور قرار دارد و نیرو را از طریق میله های بلندی به سوپاپ ها منتقل می کند. اگرچه این نوع میل بادامک ها تقریباً قدیمی شده اند، اما چندین دهه است که با موفقیت مورد استفاده قرار گرفته اند. موتورهای مجهز به این نوع میل بادامک ها نسبت به انواع دیگر، کوچک تر هستند و دوام بالاتری دارند. گفتنی است، در این نوع موتورها، تنظیم زمان بندی دقیق سوپاپ ها در سرعت های بالا، قدری مشکل است. نکته منفی دیگر این که در این نوع موتورها، نصب بیش از دو سوپاپ برای هر سیلندر غیر ممکن است.

میل بادامک (Single Overhead Camshaft (SOHC

SOHC به میل بادامکی اطلاق می شود که به صورت ردیفی در بالای سیلندرها قرار گرفته است. این نوع میل بادامک ها اغلب در موتورهای خطی وجود دارند. در موتورهای خطی که تنها دارای یک میل بادامک هستند، در هر سیلندر دو سوپاپ تعبیه شده است: یکی برای ورود هوا و سوخت و دیگری برای خروج گازهای حاصل از احتراق. از آن جا که در این نوع موتورها باز و بسته شدن سوپاپ ها مستقیماً توسط میل بادامک و بدون واسطه انجام می شود، زمان بندی سوپاپ ها در سرعت های بالا نسبت به موتورهای OHV بسیار دقیق تر است.

Double Overhead Camshaft (DOHC)میل بادامک

DOHC به میل بادامک هایی اطلاق می شود که به صورت جفتی در بالای سیلندرها قرار گرفته اند. معمولاً در موتورهای خطی از دو میل بادامک DOHC و در موتورهای V-شکل از چهار میل بادامک DOHC استفاده می شود. در موتورهای مجهز به میل بادامک های DOHC، برای هر سیلندر چهار سوپاپ در نظر گرفته شده است؛ دو سوپاپ برای ورود هوا و سوخت و دو سوپاپ برای خروج گازهای حاصل از احتراق. در بیش تر اتومبیل های مدرن از موتورهای مجهز به میل بادامک های DOHC استفاده می شود؛ زیرا تزریق هوا در این نوع موتورها بهتر است و با حجم موتور یکسان نسبت به سایر موتورهای فاقد میل بادامک DOHC، قدرت بیش تری تولید می شود.

🔵میل بادامک یا میل سوپاپ قطعه ای در موتور خودرو و دیگر موتورهای پیستونی چهار زمانه است که سوپاپ ها را باز و بسته می کند.

🔵این قطعه از یک استوانه فلزی به عنوان محور اصلی تشکیل شده که روی آن محورهایی به شکل بیضی یا دایره غیر هم محور قرار دارد.میل سوپاپ توسط دنده ای که به وسیله زنجیر یا تسمه تایمینگ به میل لنگ متصل می‌شود میچرخد.

🔵 در موتور های چهار زمانه به ازای هر دو دور میل لنگ میل سوپاپ یک دور میچرخد.در سال های قبل از دهه نود معمولاً در بیشتر موتور ها میل سوپاپ داخل سیلندر بود و از طریق استکانی یا تایپیت و میل تایپیت نیرو به انگشتی یا اسبک و سپس به سوپاپ منتقل میشد.

🔵امروزه تقریباً در اکثر موتورهای چهار زمانه میل سوپاپ روی سر سیلندر قرار دارد که با سر واژه OHC در موتورهایی با یک میل سوپاپ و DOHC در موتور های دارای دو میل سوپاپ شناخته می‌شود.
