در راستای معرفی اجزای موتور ماشین قصد داریم تا در این مطلب با میل لنگ خودرو آشنا شویم. بناست بدانیم نقش آن در موتور خودرو و مکانیسم حرکتی ماشین چیست.
میل لنگ همان محور اصلی موتور است که به صورت طولی قرار گرفته و به همراه چند یاتاقان به بلوک وصل است، همچنین کلاچ، حرکت دورانی میل لنگ را به گیربکس منتقل می کند.
در حقیقت میل لنگ خودرو قطعه ای است که باعث تبدیل حرکت خطی پیستون های داخل سیلندر به حرکت دورانی می شود. تقریباً تمام میل لنگ ها از جنس فولاد هستند که به روش فورج و با ترکیب کربن متوسط یا آلیاژ فولاد با کروم ساخته می شوند، همچنین در این قطعه از فلز وانادیوم برای خنک شدن سریع در برابر هوا استفاده شده است. در میل لنگ خودروهای ارزان تر از فولادهای ارزان تری استفاده می شود. شاتون به وسیله یاتاقان به راحتی حول محور میل لنگ می چرخد و ارتعاشات میل لنگ توسط قطعه ای به نام فلایویل که به انتهای میل لنگ متصل است، خنثی می شود، اما در انتهای دیگر یا همان سر دیگر میل لنگ، چرخ دنده ای وجود دارد که باعث چرخش میل بادامک می شود. در جلوی این چرخ دنده، قطعه ای به نام پولی کار گذاشته شده است که از آن برای به حرکت درآوردن دینام، پمپ هیدرولیک، کمپرسور کولر و واتر پمپ استفاده می شود.
روش های سخت کاری محور میل لنگ
میل لنگ ماشین را به برخی از روش های حرارتی، سمانتاسیون و نیز به وسیله آبکاری سخت می کنند. عمل سخت کاری محورها توسط روش های القایی یا سمانتاسیون تا عمق معینی انجام می شود. پس از این مرحله، سنگ زنی و صاف کاری سطوح انجام می شود و به منظور کاهش اصطکاک، محورها را پولیش کاری می کنند، البته امروزه سخت کاری سطحی معمولاً با روش های جدیدتری انجام می گیرد. در روش اول، گاز نیترات را با دمای 583 درجه سانتی گراد در مجاورت محور میل لنگ قرار می دهند و پس از جذب شدن گاز نیتروژن توسط فولاد تا عمق کمی، به شدت سفت و سخت می شود و به آن لایه سفید می گویند. به منظور افزایش استحکام میل لنگ، دمای داخلی آن در حد کم نگه داشته و سطح قطعه پولیش زده می شود.
در روش بعدی، سطح میل لنگ در معرض نمک مذاب قرار می گیرد و به رنگ خاکستری درمی آید و تا عمق 0٫03 میلی متر سخت می شود و سخت کاری با نیکل یا کروم هم از روش های دیگر است، همچنین در قسمت جلوی میل لنگ خودرو یک یا دو عدد جای خار برای قرار دادن پولی ها و چرخ دنده وجود دارد و در قسمت عقب آن، فلانچی برای اتصال به فلایویل طراحی شده است.
تفاوت میل لنگ های موتورهای خطی با موتورهای خورجینی
در موتورهای خطی، تعداد لنگ ها برابر با تعداد سیلندرهاست و در موتورهای خورجینی برابر با نصف سیلندرها است. در میل لنگ خودرو وزنه هایی قرار دارد که وجودشان برای حفظ تعادل در برابر فشار پیستون و شاتون لازم است و همچنین سبب روان تر کار کردن موتور خودرو و بالا رفتن دور موتور می شوند؛ ازاین رو در موتورهای 8 سیلندر که به شکل خورجینی ساخته می شوند، احتمال تاب برداشتن موتور در اثر گرما و حرارت بالای موتور کاهش پیدا می کند. برای طولانی شدن عمر مفید موتور ماشین نباید درجه حرارت مایع خنک کننده ماشین از حد مجاز بیشتر شود و زمانی که موتور ماشین جوش می آورد، نباید موتور را خاموش کرد بلکه با ریختن آب روی رادیاتور که باعث کاهش حرارت می شود، درب رادیاتور را با احتیاط باز کرده و آب و مایع خنک کننده را چک کنید.
در برخی از خودروها مانند پژو 405 باید پس از ریختن مایع خنک کننده، عمل هواگیری را انجام دهید.
در نظر داشته باشید که دفترچه راهنمای خودرو بهترین کمک کننده شما در راستای نگهداری صحیح خودرو است.
ساختار میل لنگ

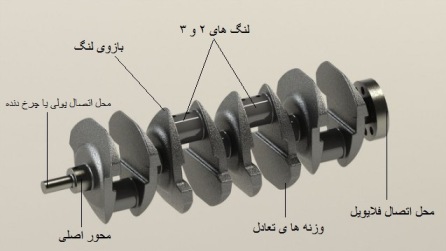

میل لنگ دارای تعدادی تکیه گاه ثابت و تعدادی لنگ متحرک است. در یک سر میل لنگ قطعه ای به نام فلایویل نصب می شود و باعث خنثی شدن ارتعاشات آن می شود. در سر دیگر این قطعه نیز یک چرخ دنده قرار می گیرد که وظیفه به حرکت در آوردن میل بادامک را بر عهده دارد. همچنین در جلوی این چرخ دنده نیز یک پولی (Pulley) نصب شده که مسئول به حرکت در آوردن دینام، پمپ هیدرولیک، کولر و واتر پمپ است.
به منظور حفظ تعادل در برابر فشار پیستون ها وزنه های تعادلی در میل لنگ قرار گرفته که موجب روان تر شدن حرکت موتور و افزایش دور آن نیز می شود. همچنین ذکر این نکته مهم است که هر چه طول میل لنگ بیشتر باشد تعداد نقاط اتکا نیز باید بیشتر شود تا موتور نرم تر کار کند و احتمال تاب برداشتن آن نیز کمتر شود. در موتور خورجینی به دلیل کوتاه تر شدن طول میل لنگ احتمال تاب برداشتن آن در اثر فشار و گرما کمتر است.
نکاتی برای افزایش طول عمر میل لنگ خودرو
میل لنگ در صورت گرم شدن ممکن است خمیده شود. از این رو، دمای آب رادیاتور باید همواره از حد معینی پایین تر باشد. بنابراین، هنگامی که خودرو شما جوش می آورد هرگز نباید آن را خاموش کنید بلکه باید با ریختن آب بر روی رادیاتور دمای آن را کاهش دهید و سپس درب رادیاتور را باز کرده و سطح آب داخل آن را چک کنید. دقت کنید که آب را به روی موتور و منیفولد نریزید.
خروج گازهای محفظه میل لنگ
در اثر حرکت میل لنگ گازهایی در محفظه آن ایجاد می شود. تجمع بیش از اندازه این گازها می تواند موجب ریزش روغن اطرراف کارتر و میل لنگ شود. بنابراین باید به شیوه ای این گازها را تخلیه کرد. در موتورهای قدیمی این گازها توسط لوله ای به بیرون هدایت می شدند. اما در پیشرانه های جدید گازهای محفظه میل لنگ به وسیله یک لوله ابتدا به صافی هوا رفته و سپس با مکش پیستون ها به داخل سیلندرها هدایت می شوند و در داخل موتور می سوزند. این شیوه هم به افزایش راندمان موتور کمک می کند و هم از هدر رفتن گازها و آلودگی جلوگیری می کند.
نشانه های خرابی میل لنگ
میل لنگ به هر یک از دلایل زیر باید تعویض شود:
|
|
|
|
