نقشه کشی برق ساختمان به معنای ترسیم محل قرارگیری لامپ ها، محل کلید و پریز و محل بارهایی که نیازمند مدار مخصوص هستند بر روی نقشه می باشد. در این نقشه ها محل قرارگیری وسایل برقی مشخص و طبق آنها برقکاری صورت می گیرد. در ترسیم نقشه این کار باید به نکات زیر توجه نمود:
- تعبیه جعبه تقسیم در ساختمان زیبایی نمای داخلی آن را از بین می برد، بنابراین تا جای ممکن از قرار دادن آن در ساختمان پرهیز شود اما در صورت نیاز می توان آن را در ارتفاع 30 الی 50 متری سقف تعبیه کرد.
- کلیدها باید در جایی نصب شوند که بتوان به راحتی به آنها دسترسی داشت. محل قرارگیری آنها نباید باعث سردرگمی افراد شود و آنها در تاریکی به دنبال کلید بگردند.
- سیم های پریز تلفن باید درون لوله های مجزا قرار گیرند.
- محل هایی که برای عبور لوله های برق در ساختمان مشخص می شوند نباید به مقاومت بنا صدمه بزنند. این لوله ها باید به سهولت رد شوند و سیم ها را به محل مورد نظر در ساختمان برسانند.
- سیم هایی که برای تلویزیون و آنتن استفاده می شوند باید در لوله های مجزا و مستقیم قرار گیرند.

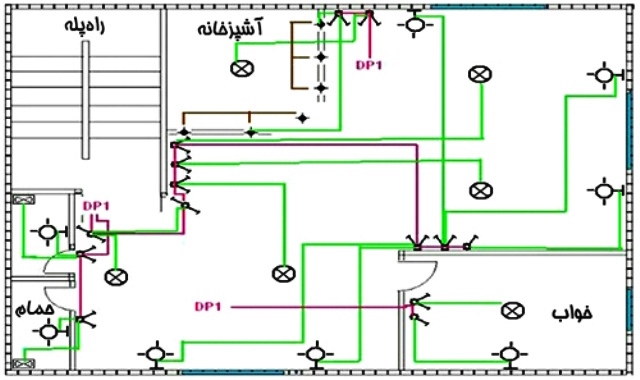

- تأسیسات برقی باید بر روی پلان ساختمان به شکل تک خطی ترسیم شوند. این در صورتی امکان پذیر است که قبل از ترسیم نقشه از قسمت های مختلف ساختمان بازدید شود و بهترین مکان برای قرارگیری آنها در نظر گرفته شود.
- در برق کشی برای بیشتر مصارف یک مسیر برای عبور سیم های برق در نظر گرفته می شود اما می توان برای وسایل پر مصرف مانند ماشین لباسشویی از تابلوی برق یک خط جداگانه تا پریز لباسشویی کشیده شود و یک فیوز برای آن تعبیه گردد. برای انواع کولر نیز یک خط مستقیم با فیوز اجرا می شود.
- کابل ها و لوله های عبور آنها در زیر گچ کاری قرار می گیرند بنابراین باید یک تکه باشند.
- اگر قرار است سیم ها از کف ساختمان عبور کنند باید لوله های پلاستیکی یا فولادی مورد استفاده قرار گیرند.
- فیوزهای مینیاتوری نباید برای بیشتر از 10 فیوز استفاده شوند.
- در مکان های مرطوب مانند حمام، کابل های برق به هیچ عنوان نباید در کف قرار گیرند.
- پریزهایی که در سرویس های بهداشتی تعبیه می شوند باید دارای درپوش بوده و از آب دور باشند.
- به منظور برق رسانی به هود در آشپزخانه و قرار گرفتن آن درست بالای اجاق گاز می توان یک سیم نول و یک سیم فاز از پریز اجاق گرفته شود.
- علاوه بر قرار دادن پریز برای وسایل برقی، بهتر است پریزهای اضافی نیز برای لوازم ضروری دیگر در نظر گرفته شود.
- برای کنده کاری محل قرارگیری کلید و پریزها باید ابتدا با خط تراز با تکیه بر استاندارهای لازم و فاصله مناسب از کف، محل قرارگیری آنها علامت زده شود، سپس نسبت به کنده کاری اقدام گردد.
