کشش سنج با پل وتستون:
پل وتستون به جز مقایسه مقدار مقاومت مجهول و مقاومت معلوم، کاربردهای دیگری نیز در مدارهای الکترونیکی نیز دارد.

اگر پل وتستون به همراه تقویت کننده عملیاتی استفاده شود، می توان از آن برای اندازه گیری و تقویت تغییرات کوچک مقاومت Rx نیز استفاده کرد.

همچنین می توان از این مدار برای اندازه گیری تغییرات مقاومت در دیگر کمیت های متغیر نیز استفاده کرد.

اگر سنسور نوری مقاومتی LDR با یک ترمسیتور، سنسور فشار، کشش سنج یا هر نوع دیگری از ترانسدیوسر جایگزین شود یا جای سنسور LDR و VR1 با هم عوض شود، می توان به انواع دیگری از مدار پل وتستون رسید.

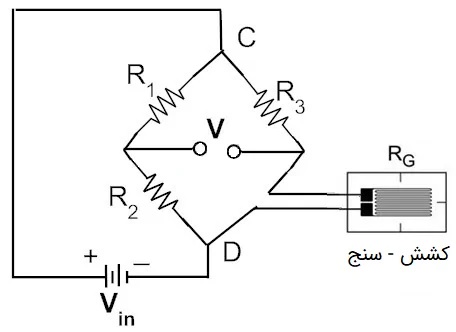

شکل زیر، مدار پل وتستون را در یک کشش سنج نشان می دهد:

ابتدا بدون آنکه به کشش سنج فشاری وارد شود، مقاومت رئوستا (R2) را به گونه ای تغییر می دهیم که ولت متر عدد صفر را نشان دهد.

در این حالت، مدار پل وتستون در حالت تعادل قرار می گیرد و نمایانگر آن است که هیچ فشاری به کشش سنج وارد نمی شود.

در این حالت، گفته می شود که این سنسور کالیبره شده است. اگر کشش سنج تحت فشار یا کشش قرار بگیرد، مقاومتRGکم یا زیاد خواهد شد و این باعث نامتعادل شدن پل می شود. در این حالت، ولت متر عددی غیر از صفر را نشان خواهد داد.

با افزایش فشار به کشش سنج، عقربه ولت متر عدد بزرگ تری را نشان می دهد. اگر فشار مجددا صفر شود، شرایط تعادل برقرار می شود و ولت متر عدد صفر را نشان می دهد.
