موتور دیزل

آشنایی با عملکرد موتور دیزل
موتور دیزل گونه ای موتور درون سوز است که در آن از چرخه دیزل برای ایجاد حرکت استفاده می شود. فرق اصلی آن با دیگر موتورها استفاده از احتراق در اثر تراکم است. در این گونه پیشرانه ها عمل انفجار صورت نمی گیرد، بلکه مخلوط سوخت و هوا در اثر تراکم بسیار بالا بدون جرقه زدن متراکم می شوند و دور اصلی این پیشرانه ها بر خلاف موتورهای بنزین سوز 100 دور/دقیقه محسوب می گردند.کلمه دیزل نام یک مخترع و مهندس آلمانی به نام رودلف دیزل است که در سال 1892 پس از چهارده سال کار شبانه روزی، نوع خاصی از موتورهای احتراق داخلی را به ثبت رساند، به احترام این مخترع اینگونه موتورها را موتورهای دیزل می نامند.

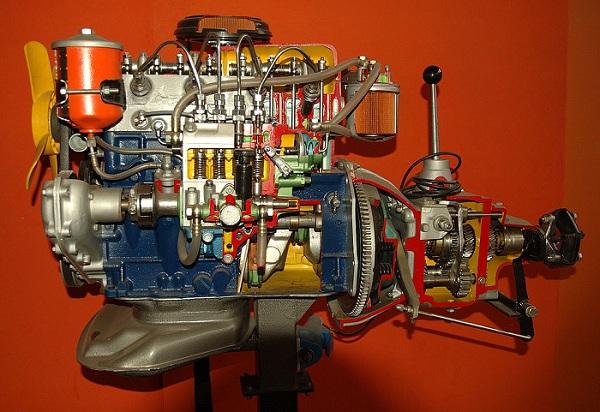

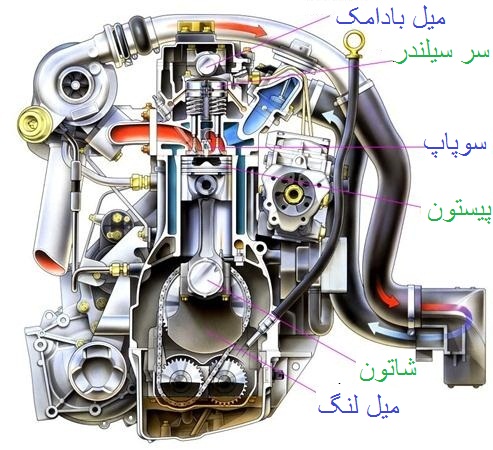

دید کلی موتور دیزل
موتورهای دیزل، به انواع گسترده ای از موتورها گفته می شود که بدون نیاز به یک جرقه الکتریکی می توانند ماده سوختنی را شعله ور سازند. در این موتورها برای شعله ور ساختن سوخت از حرارت های بالا استفاده می شود. به این شکل که ابتدا دمای اتاقک احتراق را بسیار بالا می برند و پس از اینکه دما به اندازه کافی بالا رفت ماده سوختنی را با هوا مخلوط می کنند.برای سوزاندن یک ماده سوختی به دو عامل حرارت و اکسیژن نیاز است. اکسیژن از طریق مجاری ورودی موتور وارد محفظه سیلندر می شود و سپس به وسیله پیستون فشرده می گردد. این فشردگی آنچنان زیاد است که باعث ایجاد حرارت بسیار بالا می گردد. سپس عامل سوم یعنی ماده سوختنی به گرما و اکسیژن افزوده می شود که در نتیجه آن سوخت شعله ور می شود.

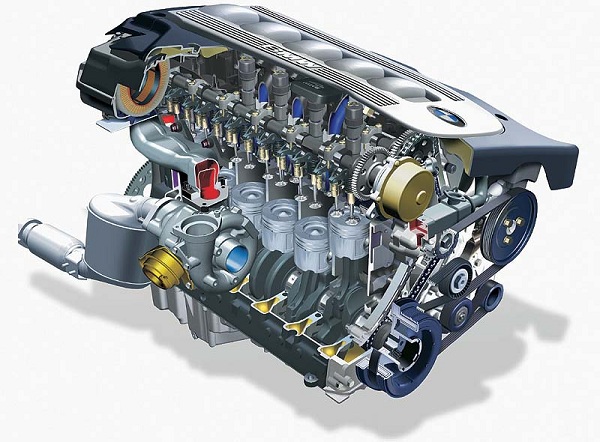

تاریخچه موتور دیزل
در سال 1890 میلادی آکروید استوارت حق امتیاز ساخت موتوری را دریافت کرد که در آن هوای خالص در سیلندر موتور متراکم می گردید و سپس (به منظور جلوگیری از اشتعال پیش رس) سوخت به داخل هوای متراکم شده تزریق می شد، این موتورهای با فشار پایین بودند. و برای مشتعل ساختن سوخت تزریق شده از یک لامپ الکتریکی و یا روشهای دیگر در خارج از سیلندر استفاده می شد.در سال 1892 دکتر رودلف دیزل آلمانی حق امتیاز موتور طراحی شده ای را به ثبت رساند که در آن اشتعال ماده سوختنی، بلافاصله بعد از تزریق سوخت به داخل سیلندر انجام می گرفت. این اشتعال عامل حرارت زیادی بود که در اثر تراکم زیاد هوا به وجود می آمد. وی ابتدا دوست داشت که موتور وی پودر زغال سنگ را بسوزاند ولی به سرعت به نفت روی آورد و نتایج قابل توجهی گرفت.

طی سال های متمادی پس از اختراع موتور دیزل، از این نوع موتور عمدتاً و منحصراً در کارهای درجا و سنگین از قبیل تولید برق، تلمبه کردن آب، راندن قایق های مسافری و باری و همچنین برای تولید قدرت جهت رفع بعضی از نیازهای کارخانجات استفاده می شد. این موتورها سنگین، کم سرعت، دارای یک یا چند سیلندر و از نوع دوزمانه یا چهارزمانه بودند.پیشرفت بیشتر موتورهای دیزل، تا توسعه سیستم های پیشرفته تزریق سوخت در دهه 1930 طول کشید. در این سالها رابرت بوش تولید انبوه پمپ های سوخت پاش خود را آغاز کرد. توسعه پمپ های سوخت پاش (پمپ های انرژکتور) با توسعه موتورهای کوچکی که برای استفاده در خودروها مناسب بودند متعادل شد.

موتورهای دیزل سبکتری که سرعتشان نیز بالا بود در سال 1925 به بازار عرضه شدند. با آنکه پیشرفت در ساخت این موتورها کند بود. اما در سال 1930 موتورهای دیزل قابل اطمینان که به خوبی طراحی شده بودند و چند سیلندر و سریع نیز بودند به بازار عرضه شد. این پیشرفت تا پایان جنگ جهانی دوم برای مدتی کند بود. لیکن از آن تاریخ تاکنون طراحی و تولید این موتورها به طریقی پیشرفت نموده است که امروزه استفاده گسترده و فراگیر از موتورهای دیزل را شاهد هستیم.

تقسیمات موتور دیزل
موتورهای دیزل نیز مانند سایر موتورهای احتراق داخلی بر مبناهای مختلفی قابل طبقه بندی هستند. مثلاً می توان موتورهای دیزل را بر حسب مقدار دفعات احتراق در هر دور گردش میل لنگ به موتورهای دیزل دوزمانه و یا موتورهای دیزل چهارزمانه تقسیم بندی نموده و یا بر حسب قدرت تولیدی که به شکل اسب بخار بیان می گردد. یا بر حسب تعداد سیلندر و یا شکل قرارگیری سیلندرها که بر این اساس به دو نوع موتورهای خطی و موتورهای V یا خورجینی تقسیم بندی می کردند. ساختمان ساختار موتورهای دیزل تنها در سیستم تغذیه و تنظیم سوخت با موتورهای اشتعال جرقه ای تفاوت می کند. بنابراین ساختارهای بسیار مشابهی میان این موتورها وجود دارد و تنها تفاوت ساختمانی آنها قطعات زیر است که در موتورهای دیزل وجود دارد و در سایر موتورهای احتراق داخلی وجود ندارد.

• پمپ انژکتور: وظیفه تنظیم میزان سوخت و تامین فشار لازم جهت پاشش سوخت را به عهده دارد.
• انژکتورها: باعث پودر شدن سوخت و گازبندی اتاقک احتراق می شوند.
• فیلترهای سوخت: باعث جداسازی مواد اضافی و خارجی از سوخت می شوند.
• لوله های انتقال سوخت: می بایست غیرقابل اشباع بوده و در برابر فشار پایداری نمایند.
• توربوشارژر: باعث افزایش هوای ورودی به سیلندر می شوند.

طرزکار موتور دیزل
همان گونه که اشاره شد موتورهای دیزل بر اساس نحوه کارکردن به دو دسته موتورهای چهارزمانه و دوزمانه تقسیم می شوند. لیکن در هر دوی این موتورها چهار عمل اصلی انجام می گردد که عبارتند از مکش یا تنفس - تراکم یا فشار - کار یا انفجار و تخلیه یا دود اما بر حسب نوع موتورها ممکن است این مراحل مجزا و یا به صورت توام انجام گیرند.

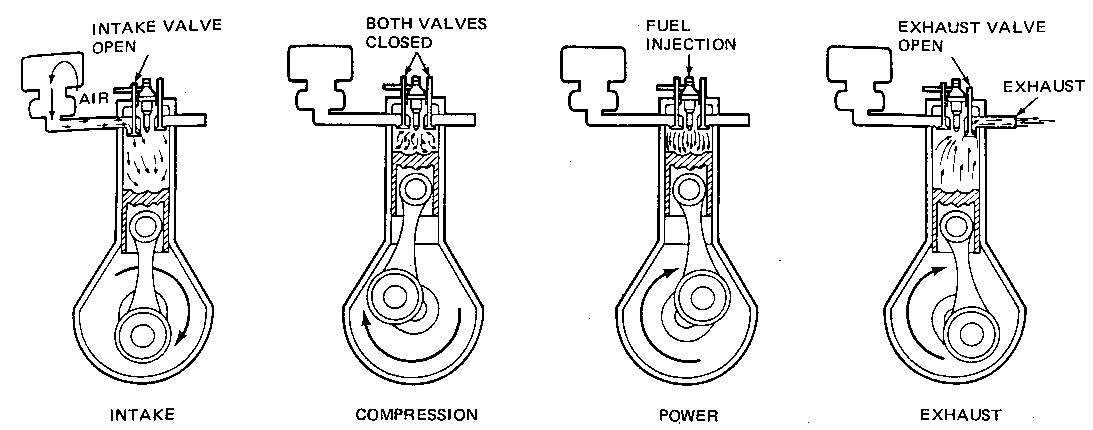

سیکل موتورهای دیزل چهارزمانه

زمان تنفس:

• پیستون از بالاترین مکان خود (نقطه مرگ بالا) به طرف پایین ترین مکان خود در سیلندر (نقطه مرگ پایین) حرکت می کند در این زمان سوپاپ تخلیه بسته است و سوپاپ هوا باز است. با پایین آمدن پیستون یک خلا نسبی در سیلندر ایجاد می شود و هوای خالص از طریق مجرای سوپاپ هوا وارد سیلندر می گردد. در انتهای این زمان سوپاپ هوا بسته شده و هوای خالص در سیلندر حبس می گردد.

زمان تراکم:

• پیستون از نقطه مرگ پایین به طرف بالا (تا نقطه مرگ بالا) حرکت می کند و در حالی که هر دو سوپاپ بسته اند (سوپاپ هوا و سوپاپ تخلیه) هوای داخل سیلندر متراکم می گردد و نسبت تراکم به 15 تا 20 برابر می رسد. فشار داخل سیلندر تا حدود 40 اتمسفر بالا می رود و بر اثر این تراکم زیاد حرارت هوا داخل سیلندر به شدت افزایش یافته و به حدود 600 درجه سانتیگراد می رسد.

زمان قدرت:

• در انتهای زمان تراکم در حالی که هر دو سوپاپ همچنان بسته اند و پیستون به نقطه مرگ بالا می رسد مقداری سوخت روغنی (گازوئیل) به درون هوا فشرده و داغ موجود در محفظه احتراق پاشیده می شود و ذرات سوخت در اثر این درجه حرارت زیاد محترق می گردند. پس از خاتمه تزریق سوخت عمل سوختن تا حدود 3/2 از زمان قدرت ادامه پیدا می کند.فشار زیاد گازهای منبسط شده (به علت احتراق) پیستون را به طرف پایین و تا نقطه مرگ پایین می راند. حرکت پیستون از طریق شاتون به میل لنگ منتقل می شود و موجب گردش میل لنگ می گردد. در این مرحله حرارت گازهای مشتعل شده به 2000 درجه سانتیگراد می رسد و فشار داخل سیلندر تا حدود 80 اتمسفر افزایش می یابد.

زمان تخلیه:

• با رسیدن پیستون به نقطه مرگ پایین در مرحله قدرت، سوپاپ تخلیه باز می شود و به گازهای سوخته تحت فشار اولیه اجازه می دهد سیلندر را ترک کند. پس پیستون از نقطه مرگ پایین به طرف بالا حرکت می کند و تمام گازهای سوخته را بیرون از سیلندر می راند. در پایان پیستون یکبار دیگر به طرف پایین حرکت می کند و با شروع زمان تنفس سیکل جدیدی آغاز می گردد.

سیکل موتورهای دیزل دوزمانه

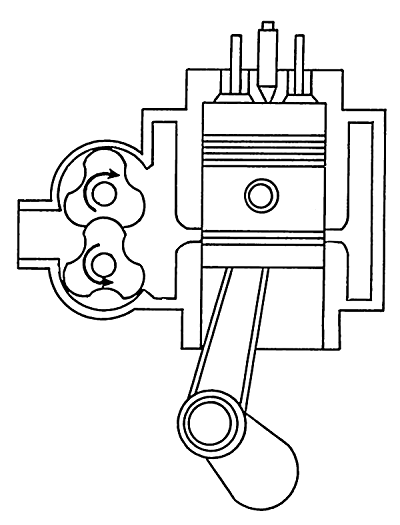

در این نوع موتورهای دوزمانه سوپاپ تنفس هوای تازه، نظیر آنچه در موتورهای چهارزمانه ذکر شد وجود ندارد. و به جای آن در فاصله معینی از سه سیلندر، مجراهایی در بدنه سیلندر تعبیه شده است. که پیستون در قسمتی از مسیر خود جلوی آنها را می بندد، اصول کار این موتورها در دوزمان است، که در واقع در هر دور چرخش میل لنگ اتفاق می افتد.

زمان اول:

• پیستون از نقطه مرگ پایین به طرف بالا و تا نقطه مرگ بالا حرکت می کند. در این زمان پیستون پس از عبور از جلو مجاری تنفس هوای تازه را تاحد معینی متراکم می سازد. در طول این زمان سوپاپ تخلیه که در قسمت فوقانی سیلندر و در داخل سه سیلندر قرار دارد کماکان بسته مانده است.

زمان دوم:

• در انتهای زمان اول مقداری سوخت روغنی (گازوئیل) به صورت پودر شده به درون هوای متراکم شده و داغ موجود در محفظه احتراق پاشیده می شود و ذرات سوخت محترق می گردد. فشار زیاد گازهای محترق شده پیستون را به طرف پایین می راند. پیستون در مسیر حرکت روبه پایین خود جلو مجاری تنفس هوای تازه را باز می کند. در این موقع هوای تازه به شدت وارد سیلندر می گردد. در همین حال سوپاپ تخلیه نیز باز می گردد و گازهای حاصل از احتراق به وسیله هوای تازه از سیلندر خارج می گردند. پس از رسیدن پیستون به نقطه مرگ پایین سیکل جدیدی آغاز می شود. نقطهٔ مرگ بالا همان T.D.C است. نقطهٔ مرگ پائین همان B.D.C است.
