یکسوساز سه فاز کنترل شده

یکسوساز سه فاز کنترل شده:
در یکسوسازی سه فاز کنترل نشده، از دیود برای تولید ولتاژ خروجی میانگین ثابت با توجه به مقدار ولتاژهای AC ورودی استفاده می شود.

اما برای تغییر ولتاژ خروجی یکسوساز، باید همه یا تعدادی از دیودهای کنترل نشده را با تریستور تعویض کنیم. در این صورت، یکسوکننده نیمه کنترل شده یا کاملاً کنترل شده خواهیم داشت.

تریستورها، قطعات نیمه هادی سه سر هستند و وقتی یک پالس تریگر مناسب به گیت آن ها اعمال شود و ولتاژ آند-کاتد آن ها مثبت باشد، جریان بار را از خود عبور می دهند. بنابراین، با تأخیر زمان پالس تریگر (زاویه آتش)، می توانیم تأخیر ایجاد کنیم.

در نتیجه، با یکسوسازی سه فاز کنترل شده که در آن به جای دیود از تریستور استفاده می شود، می توانیم مقدار ولتاژ خروجی DC را با کنترل زاویه آتش جفت تریستورها کنترل کنیم و در نتیجه ولتاژ خروجی را به عنوان تابعی از زاویه آتش α یکسو کنیم.

بنابراین، تنها تغییری که در فرمول مربوط به ولتاژ خروجی میانگین یکسوساز پل سه فاز ایجاد می شود، ضرب کسینوس زاویه آتش یا cosα در فرمول است.

اگر زاویه آتش صفر باشد (cos(0)=1)، یکسوکننده کنترل شده، مانند یکسوکننده کنترل نشده دیودی قبل و با ولتاژ خروجی میانگین مشابه آن عمل خواهد کرد.

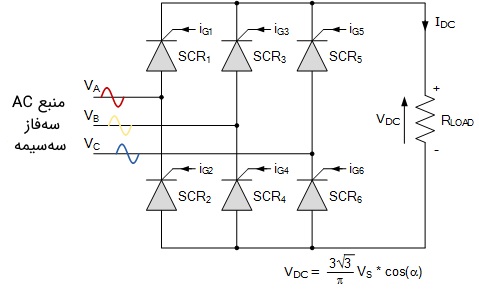

شکل زیر، یک یکسوکننده سه فاز کاملاً کنترل شده را نشان می دهد.
