معرفی موتورهای AC

معرفی موتورهای AC:
یک موتور AC از دو بخش اصلی تشکیل شده است: بخش بیرونی و بخش درونی.

بخش بیرونی، یک استاتور شامل سیم پیچ هایی است که برای تولید میدان مغناطیسی دوار، با جریان متناوب تغذیه می شود.

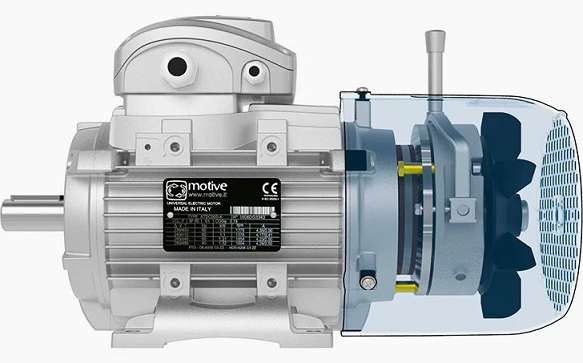

بخش درونی، یک روتور متصل به شفت خروجی است که توسط میدان مغناطیسی دوار حرکت داده می شود. روتور می تواند به صورت قفس سنجابی یا سیم پیچی شده باشد. شکل زیر، دو بخش اصلی یک موتور AC را نشان می دهد.

دو نوع اساسی موتور AC وجود دارد. این دو نوع عبارتند از موتور سنکرون، که سرعت چرخش آن دقیقاً متناسب با فرکانس منبع تغذیه است و موتور آسنکرون یا القایی که سرعت چرخش آن کمی کندتر از موتور سنکرون است و به طور معمول (هرچند نه الزاماً همیشه) روتور آن، قفس سنجابی است.

از متداول ترین موتورهای AC در مصارف صنعتی و خانگی، می توان به موارد زیر اشاره کرد:

موتور سنکرون سه فاز:
از آنجایی که سرعت این موتورها در بارهای متغیر، ثابت می ماند، از آن ها در تجهیزاتی که به طور پیوسته کار می کنند و باید سرعت آن ها ثابت باشد، مانند کمپرسورهای هوا و آمونیاک، مجموعه ژنراتور-موتور، صنایع کاغذسازی، صنایع سیمان و… استفاده می شود.

موتور القایی قفس سنجابی:
این موتور، با وجود سادگی، زمخت است و ظرفیت اضافه بار بالایی دارد. سرعت موتور قفس سنجابی تقریباً ثابت است و گشتاور راه اندازی کمی دارد.

این موتور، برای توان های پایین و متوسط به کار می رود که در آن ها کنترل سرعت لازم نیست؛ مانند پمپ های آب، ماشین های تراش، مته ها، ماشین آلات تراش چوب، فن ها، دمنده ها، ماشین های لباس شویی، کمپرسورها و….

موتور قفس سنجابی با تحریک دوگانه:
گشتاور راه اندازی بالا، ظرفیت اضافه بار بزرگ و سرعت تقریباً ثابت از ویژگی های این موتور است.

این نوع موتور، برای حرکت بارهایی به کار می رود که به گشتاور راه اندازی بالایی نیاز دارند؛ مانند پمپ های کمپرسور، یخچال های بزرگ، سنگ شکن ها، ماشین آلات نساجی، جراثقال ها و….

موتور القایی با حلقه لغزان:
این موتور، گشتاور راه اندازی و ظرفیت اضافه بار بالایی دارد. سرعت این نوع موتور را می توان تا50% مقدار نامی اش کاهش داد.

موتور القایی با حلقه لغزان، در دستگاه های سیم پیچی، کمپرسورها، پمپ ها، دستگاه های چاپ پرس، آسانسورها و… کاربرد دارد.

موتور سنکرون تکفاز:
این موتور به دلیل سرعت ثابتی که دارد، در ساعت ها، انواع دستگاه های زمان سنج و دستگاه های ضبط صدا مورد استفاده قرار می گیرد.
