آی سی های ترانزیستور دارلینگتون

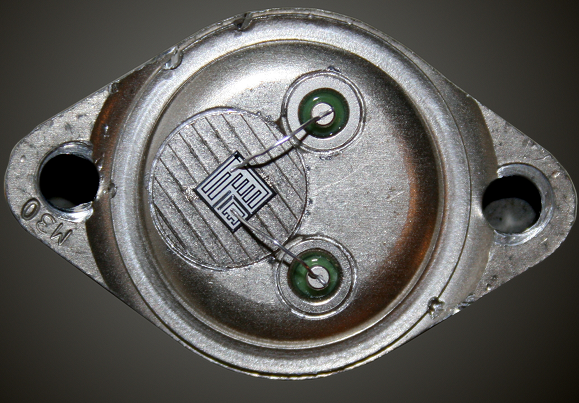

آی سی های ترانزیستور دارلینگتون:
در اغلب کاربردهای الکترونیکی، کنترل مدار برای سوئیچ یک ولتاژ یا جریان خروجی DC برای برخی قطعات مانند LEDها به فقط چند میلی آمپر برای کار در ولتاژ پایین نیاز دارد و می توان آن را مستقیماً با خروجی یک گیت منطقی استاندارد تأمین کرد.

البته گاهی توان بیشتری از یک گیت منطقی معمولی یا میکروکنترلر برای سوئیچ دستگاهی مانند یک موتور DC نیاز داریم. اگر قطعه دیجیتال نتواند جریان کافی را تأمین کند، آن گاه به مدارهای اضافه نیاز خواهیم داشت.

یکی از تراشه های متداول ترانزیستور دارلینگتون آرایهULN2003 است. خانواده این آرایه های دارلینگتون از
ULN2002A، ULN2003A و ULN2004A تشکیل شده اند که همه، آرایه های دارلینگتونی با ولتاژ و جریان بالا هستند.

هر کدام از این آرایه ها شامل هفت زوج دارلینگتون کلکتور باز هستند که در یک IC تعبیه شده اند.

آرایه دارلینگتونULN2003A:
ULN2003Aیک آرایه ترانزیستور دارلینگتون تک قطبی ارزان با بازده بالا و مصرف توان پایین است که برای راه اندازی بارهای مختلفی مانند سلونوئیدها، موتورهای DC و نمایشگرهای LED یا لامپ های فیلمان مورد استفاده قرار می گیرد.

آرایهULN2003A، مطابق شکل زیر، از هفت زوج دارلینگتون با یک پین ورودی در سمت چپ و یک پین خروجی در سمت راست تشکیل شده است.

درایور دارلینگتون ULN2003A امپدانس ورودی و بهره جریان بالایی دارد که می تواند مستقیماً از یک TTL
یا گیت منطقی +5V CMOS درایو شود. برای منطق +15V CMOS از ULN2004A و برای ولتاژهای سوئیچینگ بالاتر تا100Vبهتر است از آرایه دارلینگتون SN75468 استفاده کنیم.

وقتی به یک ورودی (پین های1تا7)، سیگنال HIGH اعمال می شود، خروجی متناظر با آن LOW شده و جریان می کشد. به طور مشابه، وقتی ورودی LOW باشد، خروجی متناظر با آن به یک وضعیت امپدانس بالا سوئیچ خواهد شد.

این وضعیت OFF امپدانس بالا جریان بار را سد می کند و جریان نشتی را کاهش و بازده را بهبود می دهد.

پین8(GND) به زمین بارها یا0ولت وصل می شود، در حالی که پین9(Vcc) به تغذیه بارها متصل می گردد. در نتیجه، هر بار باید بین+Vccو یک پین خروجی (پین های10تا16) متصل شود.

در بارهای القایی مانند موتورها، رله ها و سولنوئیدها، پین9همیشه باید بهVccمتصل گردد.

آی سی ULN2003A قابلیت سوئیچینگ 500mA را در هر کانال دارد، اما اگر جریان سوئیچینگ بیشتری لازم باشد، می توان ورودی ها و خروجی های زوج های دارلینگتون را با یکدیگر موازی کرد.

برای مثال، می توان پین های ورودی1و 2 و نیز پین های خروجی 16 و 15 را به یکدیگر متصل و بار را سوئیچ کرد.
