سیستم واسط ورودی/خروجی ماژولار

سیستم واسط ورودی/خروجی ماژولار:

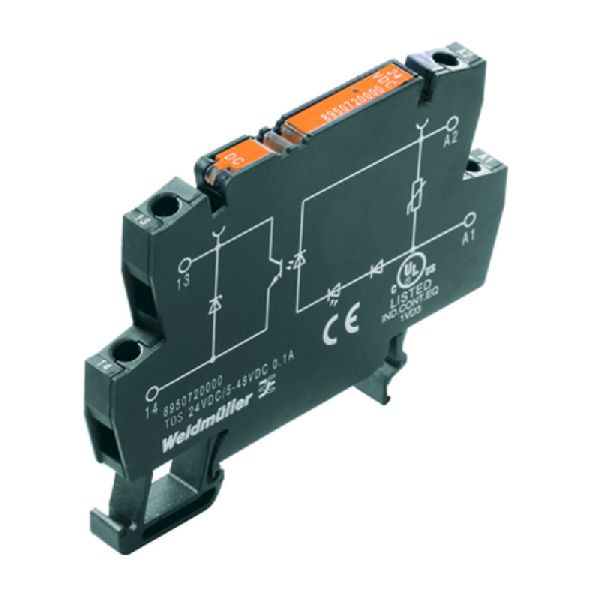

ماژول های واسط ورودی/خروجی (I/O Modules) نوع دیگری از رله های حالت جامد هستند که به طور خاص برای کامپیوترهای واسط، میکروکنترلرها یا PICها برای بارها و سوئیچ های «دنیای واقعی» طراحی شده اند.

رله9

چهار نوع اصلی ماژول ورودی/خروجی وجود دارد:

ولتاژ ورودی AC یا DC به خروجی منطقی TTL یا CMOS و ورودی منطقی TTL یا CMOS به یک ولتاژ خروجی AC یا DC که هر ماژول شامل همه مدارهای لازم برای یک واسط کامل و ایزوله در یک قطعه کوچک است.

این ماژول ها به عنوان ماژول های حالت جامد تکی یا مجتمع در قطعات 4، 8 یا 16 کاناله موجود هستند.

سیستم واسط ورودی-خروجی

عیب اصلی رله های حالت جامد در مقایسه با رله الکترومکانیکی با توان مشابه، هزینه بیشتر آن ها است.

همچنین نمی توانند بارهایی با جریان کم و نیز سیگنال های فرکانس بالا را سوئیچ کنند. البته رله های خاصی برای این کاربردها نیز وجود دارد.
