رگولاتور سوئیچینگ باک-بوست

رگولاتور سوئیچینگ باک-بوست:
رگولاتور سوئیچینگ باک-بوست ترکیبی از مبدل باک و بوست است که ولتاژ خروجی آن معکوس (منفی) ولتاژ ورودی است و از نظر اندازه می تواند بزرگ تر یا کوچک تر از آن باشد.

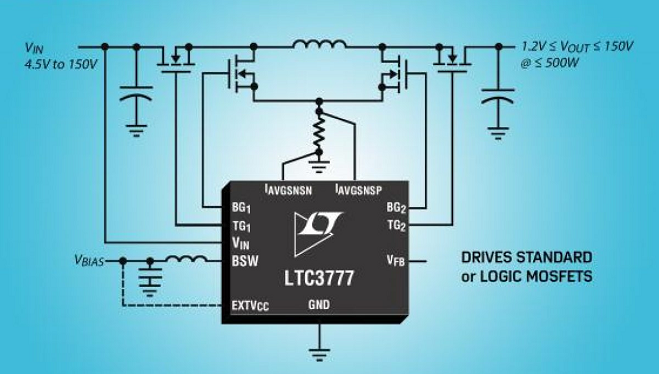

مدار پایه یک منبع تغذیه سوئیچینگ مطابق شکل زیر است.

وقتی ترانزیستور TR1 کاملاً روشن می شود، ولتاژ سلف برابر با ولتاژ منبع تغذیه ورودی خواهد بود. در این حالت، جریانی از بار خروجی عبور نخواهد کرد، زیرا دیودD1 بایاس معکوس شده است.

هنگامی که ترانزیستور کاملاً خاموش گردد، دیود بایاس مستقیم شده و انرژی که قبلاً در سلف ذخیره شده بود به بار منتقل می شود.

به عبارت دیگر، وقتی ترانزیستور ON باشد، انرژی از منبع DC به بار منتقل می شود و وقتی OFF شود انرژی سلف به بار منتقل خواهد شد.

بنابراین، در حالتی که ترانزیستور OFF است، ولتاژ بار برابر با ولتاژ سلف خواهد بود. در نتیجه، ولتاژ خروجی معکوس می تواند بزرگ تر یا کوچک تر و یا مساوی با اندازه ولتاژ منبع DC ورودی باشد.

برای مثال، یک مبدل باک-بوست مثبت به منفی می تواند مثلاً 5 ولت را به 12- ولت و یا 12 ولت را به 5- ولت تبدیل کند.

ولتاژ خروجی حالت ماندگار رگولاتور سوئیچینگ باک-بوست به صورت زیر محاسبه می شود:

نام این مبدل هم از این موضوع بر می آید که اندازه ولتاژ خروجی آن می تواند بزرگ تر (مانند مبدل بوست) یا کوچک تر (مانند مبدل باک) از اندازه ولتاژ منبع ورودی باشد.

البته پلاریته ولتاژ خروجی برعکس پلاریته ولتاژ ورودی است.
