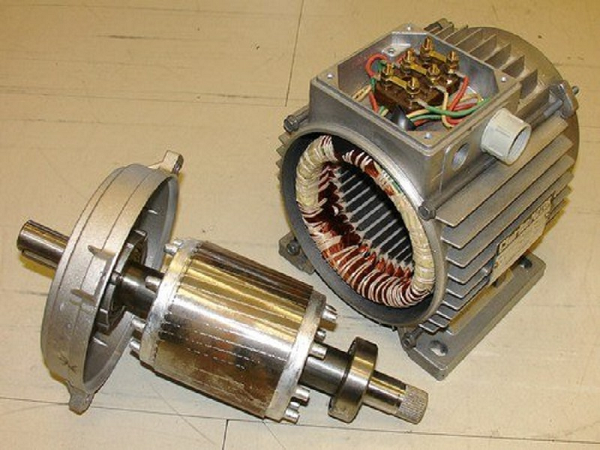

مدار معادل موتور القایی

مدار معادل موتور القایی:

همان طور که گفتیم، می توانیم از مدار معادل ترانسفورماتور برای تشکیل مدار معادل موتور القایی استفاده کنیم. مدار معادل موتور القایی به صورت زیر است.

شکل 1
در مدار شکل بالا، R1مقاومت سیم پیچی استاتور است وX1 راکتانس نشتی (شاری که با فاصله هوایی و روتور پیوند ندارد) را نشان می دهد.

راکتانس مغناطیسی فاصله هوایی X m و تلفات هسته (هیسترزیس و جریان فوکو) نیز با Rc نشان داده شده اند.

یک ترانسفورماتور ایده آل با تعداد دورهای اولیهN1 و ثانویهN2 نیز نشان دهنده فاصله هوایی هستند.

در سمت روتور، نیروی محرکه الکتریکی (emf) تحت تأثیر لغزش قرار می گیرد (وقتی سرعت روتور زیاد شود، لغزش کاهش یافته و در نتیجه، emf کمتری القا می شود).

مقاومت و راکتانس روتور نیز به ترتیب با R2 و X2 مشخص شده اند. راکتانسX2 وابسته به فرکانس نیروی محرکه الکتریکی سلف روتور است. جریان I2 مدار روتور برابر است با:

یا

با توجه به معادله اخیر، می توانیم مدار معادل شکل 1 را به صورت زیر رسم کنیم.
