ترانسفورماتور جریان

ترانسفورماتور جریان:

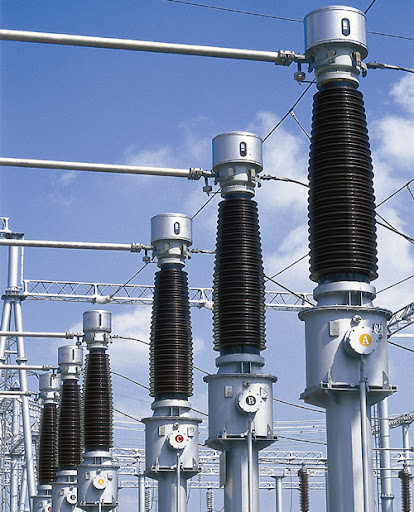

ترانسفورماتور جریان (Current Transformer) یا CT نوعی ترانسفورماتور ابزار دقیق است و برای تولید یک جریان متناوب در سیم پیچ ثانویه طراحی شده که متناسب با جریان اندازه گیری شده سیم پیچ اولیه آن است.

ترانسفورماتورهای جریان، جریان های فشار قوی را به یک مقدار بسیار پایین تر کاهش داده و با استفاده از یک آمپرسنج استاندارد، راهی ساده برای پایش ایمن جریان الکتریکی واقعی خط انتقال AC فراهم می کنند.

اصول عملکرد یک ترانسفورماتور جریان، اندکی با ترانسفورماتور ولتاژ تفاوت دارد.

برخلاف ترانسفورماتور ولتاژ یا قدرت که قبلاً معرفی کردیم، سیم پیچ اولیه ترانسفورماتور جریان فقط از یک یا چند دور تشکیل می شود.

این سیم پیچ می تواند یک دور تخت، یک سیم پیچ به دور یک هسته یا فقط یک هادی درون قاب ترانس باشد.

ترانسفورماتور جریان، اغلب به عنوان ترانسفورماتور سری شناخته می شود؛ زیرا سیم پیچی اولیه که هیچ گاه بیش از چند دور ندارد، با هادی حامل جریانی که بار را تغذیه می کند، سری است.

سیم پیچی ثانویه ترانسفروماتورِ جریان تعداد دور زیادی حول هسته ورقه ای با ماده مغناطیسی کم تلفات دارد.

این هسته، سطح مقطع بزرگی دارد؛ به گونه ای که چگالی شار مغناطیسی ناشی از سیم ِ با سطح مقطع بسیار کمتر از هسته، بسته به اینکه چقدر جریان پایین بیاید تا خروجی یک جریان ثابت مستقل از بار داشته باشد، کم است.

تا زمانی که ولتاژ القایی سیم پیچ ثانویه، برای اشباع هسته به اندازه کافی بزرگ باشد، جریان خروجی را به فرم اتصال کوتاه (یک آمپرسنج) یا بار مقاومتی تأمین می کند.

برخلاف ترانسفورماتور ولتاژ، جریان اولیه یک ترانسفورماتور جریان به جریان بار ثانویه وابسته نیست؛ اما با یک بار خارجی کنترل می شود.

جریان نامی استاندارد ثانویه، معمولاً یک آمپر یا برای جریان های اولیه بزرگ تر، پنج آمپر است.
