اصول عملکرد موتور BLDC:
یک موتور انرژی الکتریکی مصرفی را به انرژی مکانیکی تبدیل می کند.

الکترونیک14

انواع مختلفی از موتورها در صنعت مورد استفاده قرار می گیرند که در بین آن ها، «موتورهای جریان مستقیم بدون جاروبک» (Brushless DC Motor) یا موتورهای BLDC به دلیل ویژگی های بارزی همچون قابلیت کنترل پذیری بالا و بهره وری و راندمان بالا با استقبال فراوانی روبه رو شده اند.

مزیت دیگر این موتورها توانایی آن ها در صرفه جویی در انرژی است.

هما ن طور که از نام این موتورها مشخص است، برای عملکرد به جاروبک نیاز ندارند. در موتورهای جریان مستقیم معمولی، جاروبک ها وظیفه رساندن جریان الکتریکی از طریق کموتاتورها به سیم پیچ های روتور را برعهده دارند.

پس چگونه موتور بدون جاروبک جریان را منتقل می کند؟

در واقع، در این نوع موتورها عمل انتقال جریان به سیم پیچ های روتور انجام نمی شود؛ زیرا سیم پیچها روی روتور قرار ندارند.

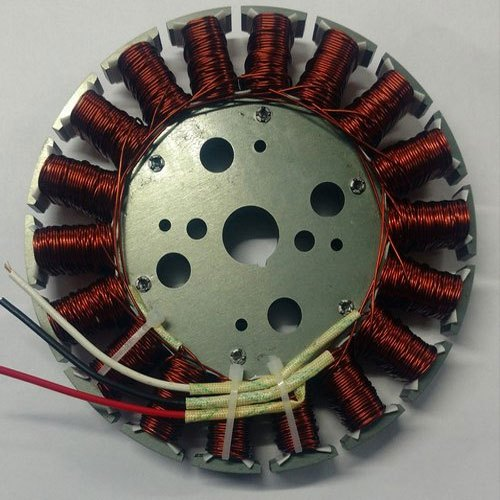

روتور از جنس مغناطیس دائم ساخته شده و سیم پیچ ها روی استاتور ثابت هستند و نمی چرخند، به همین دلیل نیاز به جاروبک برای عمل کموتاسیون وجود ندارد.

در موتورهای دارای جاروبک، عمل چرخش از طریق کنترل میدان مغناطیسی تولیدی به وسیله سیم پیچ روتور انجام می شود، در حالی که میدان مغناطیسی تولید شده توسط آهنرباهای دائم ساکن، ثابت باقی می ماند.

برای تغییر سرعت چرخش، ولتاژ سیم پیچ ها باید تغییر کنند. در موتور BLDC، مغناطیس دائم موتور است که می چرخد و دوران به وسیله تغییر در جهت میدان مغناطیسی تولید شده توسط سیم پیچ های ثابت اطراف، انجام می گیرد.

برای کنترل چرخش باید دامنه و جهت جریان در این سیم پیچ ها تنظیم شوند.

یک موتور BLDC با سه سیم پیچ - که هر کدام دو سر دارند - در کل شش سیم دارد.

در اکثر کاربردهای عملی سه سر از این سیم ها به صورت داخلی (اتصال ستاره) به هم دیگر متصل و سه سیم دیگر از موتور خارج شده اند (در موتور جریان مستقیم دو سیم از موتور خارج می شود).
