اجزای فعال شبکه های نوری FTTX / FTTH:
ساختار شبکه های نوری FTTH یا در حالت کلی تر FTTX از نوع PON است.

FTTX8

در واقع در طول مسیر هیچ دستگاه اکتیوی وجود ندارد که نیاز به تنظیمات اولیه (چه ابتدایی چه پیشرفته) داشته باشد.

با این حال در ابتدا و انتهای یک لینک مخابراتی باید دستگاهی وجود داشته باشد که قادر به فهم سیگنال های داده، ماهیت اطلاعات و کدگذاری اطلاعات و.. باشد.

چنین دستگاهی جزء عناصر فعال بوده که نیاز به تنظیمات دارد. در شبکه های FTTX، همانند سایر شبکه یا لینک های مخابراتی، در سمت کاربر و مرکز مخابرات دستگاه های فعالی موسوم به OLT، ONU و ONT وجود دارند.

پایانه خط نوری (Optical Line Termination: OLT):
OLT دستگاهی است که اغلب در دفتر مرکزی (Central Office) یا مرکز مخابرات قرار می گیرد. البته در بعضی از سناریو ها OLT درون اتاق سرور یک ساختمان یا نهاد بزرگ قرار می گیرد.

وظیفه این دستگاه کنترل ترافیک دوسویه (مرکز به کاربر و کاربر به مرکز) در شبکه توزیع شده نوری (Optical Distribution Network: ODN) است. نمونه ای یک دستگاه OLT در شکل زیر نشان داده شده است.

OLT

شکل (17): نمایی از یک دستگاه OLT ساخت شرکت آلکاتل که در مرکز مخابرات یا اتاق سرور ساختمان های خیلی بزرگ قرار می گیرد.

معمولاً یک دستگاه OLT توانایی کنترل چندین شبکه PON را مطابق با شکل زیر دارد.

OLT PON

شکل (18): یک OLT توانایی سرویس دهی به چندین شبکه PON مجزا را دارد.

همان طور که پیش تر اشاره کردیم، جهت انتقال ویدئو در شبکه های FTTH از طول موج 1550nm استفاده می کنند.

این طول موج که حاوی اطلاعات ویدئویی (آنالوگ و دیجیتال) است، از تجهیزاتی جز OLT خارج شده و در دستگاه WDM با طول موج خارج شده 1490nm (داده و صوت) از دستگاه OLT، تسهیم شده و به سمت کاربر ارسال می شود.

البته همان طور که در شکل (13) نیز مشخص است، به آخرین دستگاهی که طول موج 1550nm را ارسال می کند، Video OLT نیز می گویند. در شکل زیر تجهیزات مرتبط با ارسال ویدئو در شبکه های FTTH/FTTX نشان داده شده است.

FTTX7

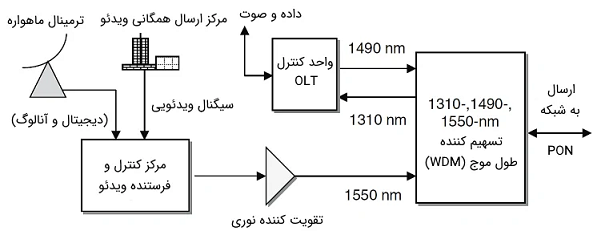

شکل (19): شماتیکی تجهیزات مرتبط با ویدئو که با طول موج 1550nmارسال و با طول موج 1490nm
شامل داده و صوت) از دستگاه OLT در دستگاه WDM تسهیم شده و به سمت کاربر از طریق شبکه PON ارسال می شود.
