تنظیم کردن Trigger در اسیلوسکوپ:
بعد از اتصال اسیلوسکوپ به شکل موج تولید شده در قسمت قبل، باید خط راست روی صفحه تبدیل به یک شکل موج دیگر شود.
time/div را به نحوی تنظیم کنید که تفکیک بین نوسانات کاملا قابل مشاهده باشد. volts/div و نیز vertical position را نیز به نحوی تنظیم کنید که نوسانات شکل موج در مرزهای صفحه دیده شود و سیگنال برش داده نشود.
ممکن است که نمایش شکل موج دشوار باشد و روی صفحه به صورتی ناپایدار دیده شود.
در صورتی که این مشکل وجود داشته باشد، باید دستگیره trigger level را آن قدر بچرخانید تا این مشکل حل شود.
توجه کنید که اگر اسیلوسکوپ شما دارای دو کانال است، باید تنظیمات trigger روی کانال صحیح مربوطه انجام شده باشد. در اکثر اسیلوسکوپ ها این تنظیمات با دکمه تنظیم trigger و کنترل خروجی روی صفحه نمایش انجام می شود.
بعد از چرخاندن دستگیره trigger level، یک نشان گر (مثلثی کوچک و زرد رنگ در گوشه سمت راست صفحه)، که سطح تریگر را نشان می دهد، شروع به حرکت به بالا و پایین صفحه می کند.

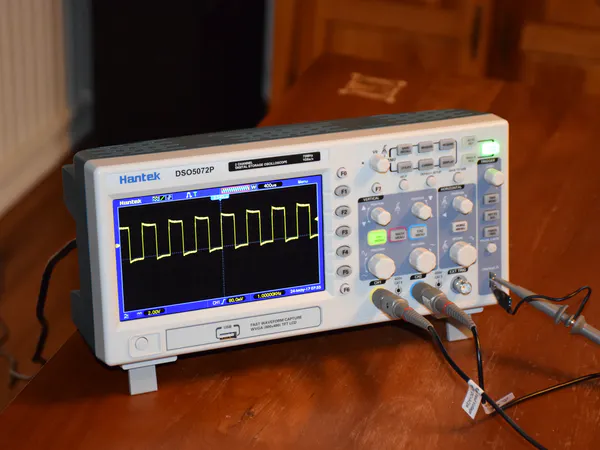

توجه کنید که زمانی که سطح تریگر به بالاترین ارتفاع سیگنال رسید، سیگنال ناپایدار می شود. شکل زیر این حالت را نشان می دهد.
سطح تریگر در واقع یک سطح ولتاژ است که اسیلوسکوپ سیگنال ورودی را با آن مقایسه می کند و به ما اجازه می دهد یک شکل موج تکرار شونده را پایدار کرده و یا ضربه های پالسی ولتاژ را روی صفحه ضبط کنیم.
تریگر کردن گاهی کار بسیار دشواری است و ممکن است افراد از یک منبع تریگر خارجی و تعیین یک مد تریگر خاص استفاده کنند.
اما برای اکثر کاربردها این کار ضرورتی ندارد و فقط تنظیم سطح تریگر روی ولتاژ خاصی در محدوده سیگنال ورودی کافی خواهد بود.
قبل از رفتن به مرحله بعد، مانند شکل زیر سطح تریگر را در مرکز صفحه قرار دهید.
|
|
|
|
