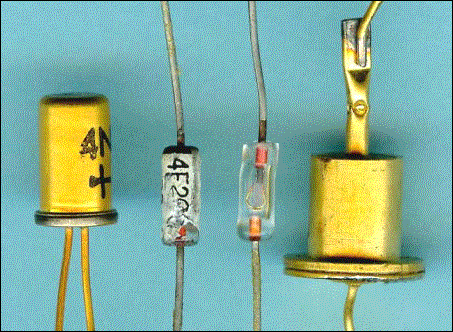

کاربردهای دیود شاکلی

کاربردهای دیود شاکلی:
دیودهای شاکلی اغلب برای کاربردهای سوئیچینگ مورد استفاده قرار می گیرند. دو کاربرد مهم و اصلی دیود های شاکلی، یعنی نوسان ساز غیرخطی یا واهُلِشی (Relaxation) و سوئیچ تریگری را در ادامه معرفی خواهیم کرد.

نوسان ساز غیرخطی یا واهُلِشی:
شکل زیر مدار نوسان ساز غیرخطی یا واهُلِشی را نشان می دهد که در آن یک دیود شاکلی به کار رفته است. در این مدار، دیود به دو سر یک خازن قدرت و یک باتری منبع تغذیه متصل شده است.

وقتی ولتاژ باتری به مدار اعمال شود، خازن C از طریق مقاومت R شارژ خواهد شد. هنگامی که ولتاژ اعمالی یا ولتاژ دو سر خازن بزرگ تر از ولتاژ شکست دیود شاکلی باشد، سبب می شود دیود وصل شده و مانند یک کلید عمل کند.

این امر سبب تخلیه خازن از طریق دیود می شود. همچنین، وقتی جریان گذرنده از دیود کمتر از جریان نگهدارنده آن باشد، دیود قطع شده و خازن دوباره شارژی می شود.

ولتاژ خازن در شکل زیر نشان داده شده که در آن، ولتاژ مرجع بزرگ تر از صفر است، زیرا خازن به طور کامل شارژ نمی شود.

سوئیچ تریگری:
رایج ترین کاربرد دیودهای شاکلی در مدارهای سوئیچینگ برای روشن کردن تریستور است. در مدار شکل زیر، تریستور (SCR) با دیود شاکلی تریگر می شود. شبکه RC با یک منبع DC تغذیه می شود و دیود شاکلی را درایو می کند.

وقتی Vdc اعمال شود، دیود شاکلی بایاس مستقیم شده و خازن نیز شروع به شارژ شدن از طریق مقاومت می کند.

هنگامی که ولتاژ شارژ به ولتاژ شکست دیود برسد، دیود شروع به هدایت خواهد کرد و خازن از طریق دیود تخلیه خواهد شد.

این هدایت دیود شاکلی سبب قرار دادن SCR به حالت ON یا وصل می شود، سپس بوق هشدار به صدا در خواهد آمد.

وقتی SCR روشن شود، تا زمانی که منبع حذف نشود یا کموتاسیون به آن اعمال نگردد در آن حالت باقی خواهد ماند.

بنابراین، مدار دیود شاکلی یا گیت اثری بر قطع کردن SCR ندارند. البته زمان های تریگر شدن SCR را می توان با انتخاب مناسب مقادیر خازن و مقاومت ها کنترل کرد.
