تعریف گیت XOR:
اما دو نوع گیت منطقی دیگر نیز وجود دارند که جزو گیت های پایه ای به حساب نمی آیند؛ زیرا خود از ترکیب انواع دیگر گیت های منطقی ساخته می شوند.
اما تابع خروجی بولی آن ها به اندازه ای مهم است که می توانیم آن ها را به عنوان گیت های منطقی کامل و مستقل در نظر بگیریم.

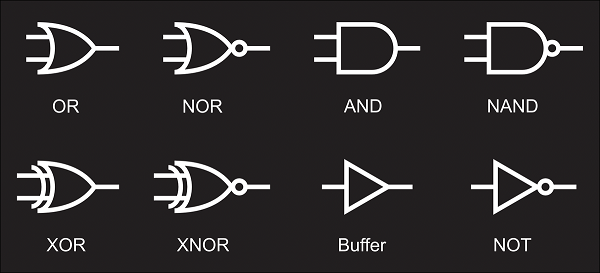

این دو گیت منطقی XOR و متمم آن یعنی گیت XNOR هستند. در این آموزش قصد داریم به بررسی گیت منطقی XOR بپردازیم.
همان طور که می دانیم، در یک گیت دو ورودی OR، اگر A=1 یا B=1 یا A+B=1 باشد، خروجی گیت منطقی نیز باید در سطح منطقی یک باشد.
به همین دلیل، این نوع گیت ها به گیت منطقی OR فراگیر یا Inclusive-OR شهرت دارند. این نام برگرفته از این واقعیت است که اگر هر دو ورودی A و B برابر با 1 باشند، خروجی این گیت نیز 1 می شود.
گیت دیگری نیز وجود دارد که اگر A=1 یا B=1 باشد، خروجی در سطح 1 منطقی خواهد بود.
اما توجه کنید که در این گیت نباید هر دو ورودی هم زمان 1 باشند، به عبارت دیگر برای داشتن 1 منطقی در خروجی، ورودی ها در حالت باینری باید 01 یا 10 باشند.
این گیت منطقی گیت XOR یا Exclusive-OR نام دارد. اسم گذاری گیت به این دلیل است که خروجی، زمانی که هر دو ورودی برابر با 1 باشند، از بودن در سطح منطقی 1 محروم (Exclude) می شود.
به عبارت دیگر می توان گفت که خروجی گیت XOR فقط زمانی به سطح منطقی HIGH می رود که ورودی های آن نسبت به یکدیگر در سطوح منطقی مخالف باشند.
تعدادی فرد از ورودی های سطح 1 منطقی منجر به ایجاد خروجی 1 در گیت XOR می شوند. برای نشان دادن عمل XOR بین دو ورودی نماد Q=A⊕B مورد استفاده قرار می گیرد.
|
|
|
|
