جدول درستی گیت XNOR:
همان طور که در مطالب قبل نیز اشاره شد، این گیت ترکیبی از دو گیت XOR و NOT است.

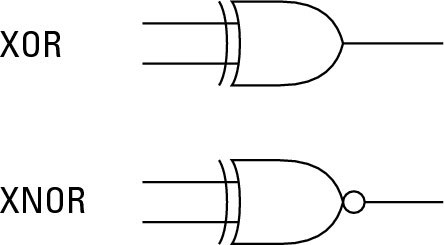

بنابراین گیت XNOR متمم گیت XOR است. نمایی از اتصال این دو گیت در شکل زیر نشان داده شده است.
شکل زیر نماد مداری گیت دو ورودی XNOR را نشان می دهد.
جدول درستی این گیت به صورت زیر است.
با توجه به جدول درستی بالا می توان گفت، تابع منطقی گیت XNOR دو ورودی به این صورت است: اگر دو ورودی A و B یکسان باشند، خروجی Q یک خواهد شد.
جدول درستی گیت XNOR را می توان برای تعداد بیشتر ورودی ها نیز بسط داد. مثلا برای سه ورودی اگر تعداد ورودی های سطح 1 منطقی فرد باشند، خروجی یک منطقی خواهد شد. نماد مداری گیت XNOR سه ورودی در شکل زیر نشان داده شده است.
جدول درستی گیت XNOR سه ورودی به صورت زیر است.
|
|
|
|
