مدار کلید ترانزیستوری PNP

مدار کلید ترانزیستوری PNP:
از ترانزیستور PNP نیز می توان به عنوان کلید ترانزیستوری استفاده کرد. تفاوت بزرگی که ایجاد می شود در این است که بار از طریق کلکتور به زمین متصل می شود و ترانزیستور PNP به عنوان منبع تغذیه (Source)، جریان بار را فراهم می کند.

امیتر به منبع تغذیه ثابت متصل خواهد شد و از طریق اعمال ولتاژ مناسب به بیس ترانزیستور جریان بار قطع و وصل خواهد شد.

دقت کنید که برای روشن شدن ترانزیستور PNP، اختلاف ولتاژ امیتر نسبت به بیس باید بیشتر از 0٫7 ولت شود.

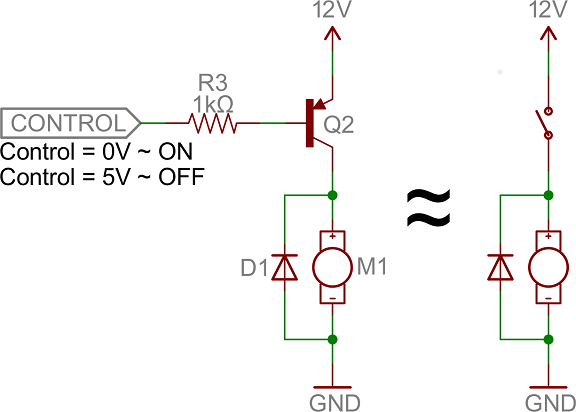

در نتیجه، در مدار زیر اگر ولتاژ 5 ولت به صورت مستقیم به بیس ترانزیستور اعمال شود، باعث خاموش شدن ترانزیستور و اگر ولتاژ صفر ولت به صورت مستقیم به بیس ترانزیستور اعمال شود، باعث روشن شدن آن می شود.

پس ترانزیستور PNP دارای منطق منفی است.

برای تبدیل مدار به منطق مثبت ابتدا ولتاژ ورودی وارد یک گیت NOT می شود و سپس خروجی گیت منطقی به بیس ترانزیستور اعمال می شود.

در این شرایط، اعمال ولتاژ 5 ولت به ورودی گیت باعث ایجاد ولتاژ صفر منطقی در خروجی گیت، یعنی همان بیس ترانزیستور می شود و در نهایت ترانزیستور روشن خواهد شد.
