مدهای کاری شیفت رجیسترها

مدهای کاری شیفت رجیسترها:
لچ های داده تکی که یک شیفت رجیستر را تشکیل می دهند، همگی از یک سیگنال کلاک مشترک تغذیه می شوند، بنابراین با یکدیگر سنکرون هستند.

آی سی های شیف رجیستر معمولا با یک قابلیت پاک کردن (Clear) یا ریست (Reset) تولید می شوند، تا در صورت لزوم، عملیات ست و یا ریست کردن در آن ها به وقوع بپیوندد.

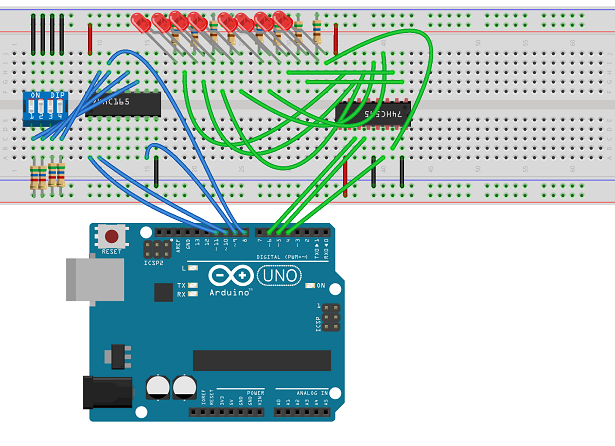

شیفت رجیسترها در یکی از چهار مد کاری مختلف زیر کار می کند، که با حرکت داده در طول شیفت رجیستر به وقوع می پیوندد.

ورودی سریال-خروجی موازی (Serial-in to Parallel-out) یا SIPO: در این مد، شیفت رجیستر با داده سریال (در هر لحظه یک بیت) بارگذاری می شود، در حالی که داده های ذخیره شده به صورت موازی در خروجی ظاهر می شوند.

ورودی سریال-خروجی سریال (Serial-in to Serial-out) یا SISO: در این مد، در هر لحظه یک داده به صورت سریال به شیفت رجیستر وارد یا خارج می شود و جهت انتقال می تواند تحت کنترل پالس ساعت به سمت راست یا چپ باشد.

ورودی موازی-خروجی سریال (Parallel-in to Serial-out) یا PISO: داده ها با هم به صورت موازی در ورودی بارگذاری می شوند و تحت کنترل پالس ساعت در هر زمان یک بیت به صورت سریال به خروجی شیفت رجیستر منتقل می شود.

ورودی موازی-خروجی موازی (Parallel-in to Parallel-out) یا PIPO: در این مد داده های موازی با هم در ورودی بارگذاری می شوند و با هم تحت یک پالس ساعت به خروجی متناظر منتقل می شوند.
انتقال داده ها از چپ به راست در یک شیفت رجیستر به صورت گرافیکی در شکل زیر نشان داده شده است.

توجه به این نکته ضروری است که جهت انتقال داده ها در یک شیفت رجیستر می تواند به سمت راست (انتقال به راست)، چپ (انتقال به چپ)، ورود از سمت چپ و خروج از سمت راست (چرخش) و یا هم انتقال به راست و هم انتقال به چپ در یک رجیستر باشد، که در این صورت شیفت رجیستر دو جهته (Bidirectional) است.

در این آموزش فرض می شود که تمام داده ها به سمت راست منتقل می شوند.
