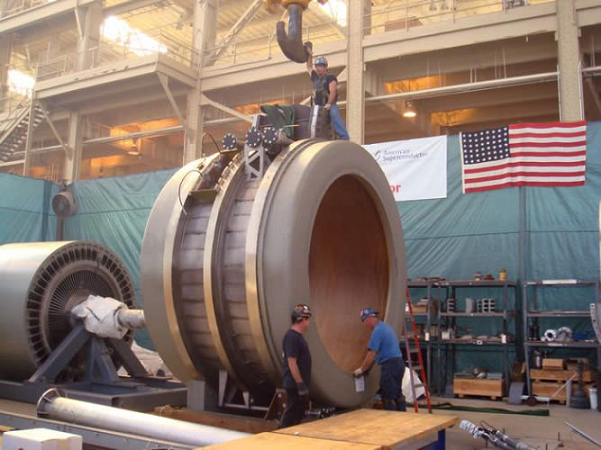

آزمایش سیم پیچی ها در موتور HTS:
سیم پیچی های آرمیچر به واسطه نسل دوم اکسید مس باریم وایتوریوم (YBCO) به صورت نواری مستحکم می شوند. پیکربندی سیم پیچی در شکل 1 تشریح شده است.
شکل 1: پیکربندی سیم پیچی
سیم پیچ از فولاد ضدزنگ تشکیل شده است که برای جلوگیری از به وجود آمدن جریان حلقه بسته، قسمتی از آن شکافته شده است. قسمت شکاف دار به وسیله قطعه G10 پوشانده و پایدار شده است.
شابلن (قالب گیر) با نوعی نوار پارچه ای به عنوان عایق پایه ای بسته شده است. در دو سر خروجی سیم پیچی HTS، اتصالات مسی برای اتصال مناسب فشرده شده اند.
سه سیم اتصال ولتاژ (آبی) نیز فشرده اند. دو سیم ترموکوپل نیز بین نیمه های سیم پیچ قرار گرفته اند. دو سنسور Pt100 (قرمز) نیز تعبیه شده اند. سیم پیچ نیز به صورت کامل در اپوکسی رزین قرار می گیرد.
شکل 14: نمودار جریان بحرانی YBCO نمونه
جریان بحرانی هر دو لایه نازک YBCO مذکور به وسیله تکنیک جریان ضربه ای DC اندازه گیری می شود (شکل 14). جریان بحرانی در شرایط میدان الکتریکی اندازه گیری می شود. برای نوار YBCO مورد آزمایش اگر فاصله بین دو سر 2 سانتی متر باشد، جریان بحرانی اندازه گیری شده 160 آمپر خواهد بود.
از سوی دیگر، طول کلی سیم پیچ ابررسانا 60 متر است و بنابراین جریان بحرانی اندازه گیری شده سیم پیچ 51 آمپر است.
کاهش جریان بحرانی به چند عامل وابسته است. اولین عامل میدان مغناطیسی خودی تولید شده توسط HTS است.
عامل دیگر که مهم ترین عامل است، این است که طول هر سیم به تنهایی 20 متر بوده، در صورتی که طول کل سیم پیچ 60 متر است. این موضوع سبب می شود که حداقل در محل اتصال دو سیم جریان بحرانی کل سیم پیچ کاهش یابد.
شکل 15: جریان بحرانی سیم پیچ HTS
|
|
|
|
