معرفی انواع موجبر در امواج الکترومغناطیسی

معرفی انواع موجبر در امواج الکترومغناطیسی:
مهم ترین عامل موثر در اندازه و ساختار موجبر ها، فرکانس یا طول موج کاری است. ابعاد موجبر ها نسبت مستقیمی با طول موج امواج الکترومغناطیسی دارد.

به عبارت دیگر، همان طور که در بخش اول نیز اشاره کردیم، با افزایش فرکانس، ابعاد موجبر کوچک تر می شود.

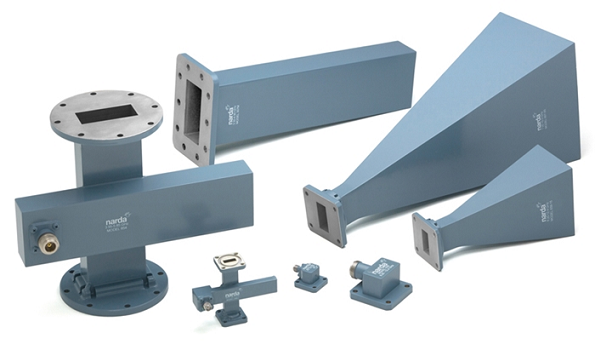

به طور مثال، لوله ای فلزی با مقطع مستطیلی (تو خالی: موج در هوا در محدوده ابعاد موجبر حرکت می کند) که برای امواج مایکروویو در فرکانس 10 گیگاهرتز طراحی شده است، ابعادی در حدود 2 در 1 سانتی متر دارد.

همچنین یک فیبر نوری (جنس شیشه ای) که متناسب با طول موج مخابراتی 1310 نانومتر توسعه پیدا کرده است، ساختاری استوانه ای به قطر 8 میکرون دارد.

عامل فرکانس یا طول موج، تنها تعیین کننده اندازه و نوع ساختار موجبر نبوده و در جنس ساختار نیز موثر است.

همان طور که می دانید، رفتار امواج الکترومغناطیسی در محیط های مختلف توسط پارامترهای بنیادی نظیر ضریب گذردهی الکتریکی و مغناطیسی، ضریب شکست، عمق نفوذ و … بررسی می شود.

به همین علت، در ناحیه های مختلف فرکانسی در طیف الکترومغناطیسی، موجبر های به کار گرفته شده ساختارهای متفاوتی از حیث جنس ماده دارند.
