تعریف دیود خازنی در الکترونیک

دیود خازنی چیست؟
نام دیود خازنی یا واراکتور (Varactor) از ترکیب حروف اول دو واژه خازن و متغیر (Variable Capacitor) ایجاد شده است.

دیود خازنی یا واراکتور فقط در مود بایاس معکوس عمل می کند. این نوع از دیودها تحت بایاس معکوس مانند یک خازن متغیر عمل می کنند.

گاهی دیود خازنی را دیود واریکاپ (Varicap Diode)، دیود تنظیم (Tuning Diode)، دیود راکتانس متغیر (Variable Reactance Diode) یا دیود خازن متغیر (Variable Capacitance Diode) نیز می گویند.

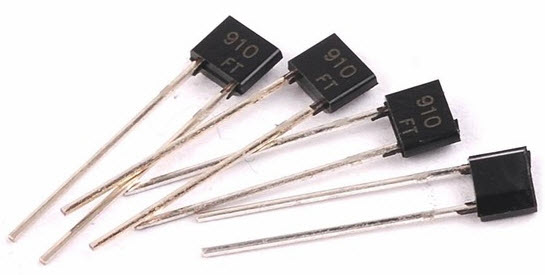

در تصویر زیر نمایی از چند دیود خازنی را مشاهده می کنید.

دیود خازنی باید به نحوی ساخته شود که مشخصه ظرفیت خازنی گذرای بهتری را نسبت به دیودهای معمولی از خود نشان دهد.

دیوهای خازنی معمولا در مدارات فرکانس رادیویی مورد استفاده قرار می گیرند تا به وسیله آن ها ظرفیت خازنی متغیر کنترل شده با ولتاژ به وجود بیاید.

از این قابلیت می توان در گستره وسیعی از کاربردها استفاده کرد. در واقع در هر کاربردی که لازم باشد سطح ظرفیت خازنی توسط ولتاژ کنترل شود، می توان دیود خازنی را مد نظر قرار داد.

از دیود واراکتور یا خازنی می توان نه تنها در کنترل آنالوگ ولتاژ در مداراتی مانند حلقه قفل فاز، بلکه در ارتباط با میکروپروسسور نیز استفاده کرد که یک ولتاژ به صورت دیجیتالی تولید می شود و سپس با استفاده از مبدل دیجیتال به آنالوگ یا DAC، به یک ولتاژ آنالوگ برای کنترل دیود تبدیل می شود.

می توان گفت که کاربردهای دیود واراکتور محدودیتی ندارد و در مدارت متنوعی برای اهداف مختلف به کار می روند.
