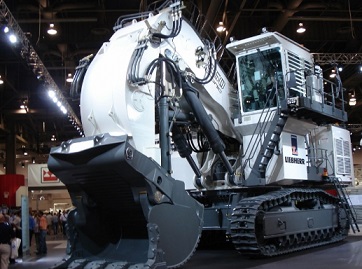

ساختمان شاول ها

شاسی اصلی

این بخش پائین ترین قسمت ساختمان شاول را تشکیل می دهد و از دو بخش ارابه و شاسی ثابت تشکیل شده است.

ارابه (یا وسیله حرکت): معمولاٌ چرخ زنجیری بوده و توسط آن می توان ماشین را جابجا کرد. دلیل استفاده از چرخهای زنجیری برای جلوگیری از فرو رفتن شاول در زمین می باشد. وجود سطح تماس بیشتر چرخهای زنجیری با زمین، باعث کمتر شدن فشار وارده بروی سطح (مخصوصاً زمینهای خاکی و نرم) می شود. البته شاول هایی با چرخ لاستیکی نیز وجود دارند که در مواقعی از آنها استفاده می گردد که مقدار بارگیری نسبتاً کم است و شاول به حرکت و جابه جایی زیادی نیاز دارد.

شاسی ثابت: سازه ثابت اصلی دستگاهی است که روی ارابه قرار گرفته و بخشهای دیگری روی آن قرار می گیرند.

شاسی متحرک

این شاسی بر روی محور قائمی که روی شاسی ثابت قرار گرفته سوار شده و می تواند حول محور تا 360 درجه دوران کند. کلیه وسایل و تجهیزات بارگیری بر روی این شاسی قرار دارند.

تجهیزات بارگیری

این تجهیزات شامل دکل، بازوی جام، جام و ماشین آلات می شود که همه بر روی شاسی متحرک سوار می شوند.

دکل: یکی از بخشهای کلیدی شاول می باشد و میله ای است که به شاسی متصل بوده و به طرف جلوی ماشین زاویه دارد. در قسمت بالای دکل قرقره شیاردار وجود دارد که کابل بالابری صندوقه از روی آن عبور می کند.
اتصال دکل به بدنه شاسی به صورت لولایی بوده و دکل می تواند در جهت بالا و پایین حرکت نماید و به وسیله کابلهای مخصوص در موقعیت مورد نظر ثابت نگاه داشته شود.

بازوی جام: از یک طرف به جام متصل بوده و از طرف دیگر به دکل لولا شده است. در زیر بازو دندانه هایی وجود دارد که امکان حرکت بازو به جلو و عقب را فراهم می آورد، که این حرکت مبنای نفوذ در سینه کار است. بازوی صندوقه همچنین می تواند حول محور اتصال خود به دکل به طرف بالا و پایین حرکت نماید که این کار با تغییر طول کابل بالابری انجام می گیرد.

جام (یا صندوقه یا بیل)

که به انتهای بازو متصل بوده و در تماس مستقیم با سینه کار قرار می گیرد. لبه جام به ناخنهای قابل تعویض مجهز است که موجب سهولت نفوذ می گردد. در زیر جام دریچه ای وجود دارد که در موقع قرار گرفتن بیل در موقعیت تخلیه به کمک کابل مخصوص باز شده و موا داخل آن تخلیه می شود.بدیهی است که بین هر یک از بخشهای ماشین هماهنگی قدرت و ظرفیت وجود دارد، به عنوان نمونه جنس و وزن جام بستگی به نوع ماده مورد کار دارد.برای کار در زغال جامها سبکتر بوده و فرم و لبه ناخنهای آنها نیز متناسب این کار ساخته می شود.
