انواع مدار اسنابر RC

انواع مدار اسنابر RC:
اسنابرها انواع مختلفی دارند، مانند اسنابر RC، اسنابر دیودی و اسنابر حالت جامد. اما رایج ترین نوع اسنابر، اسنابر RC است. این نوع اسنابر هم برای کنترل بالازدگی و هم میرایی مورد استفاده قرار می گیرد.

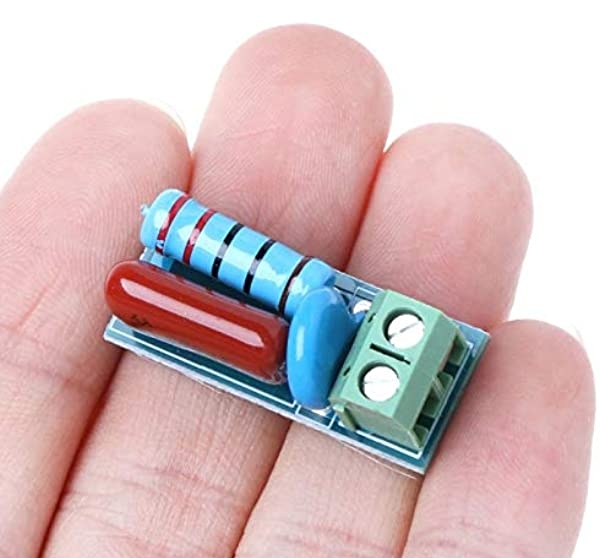

این مدار شامل یک خازن سری با مقاومت است که مجموعه آن ها به دو سر کلید وصل می شوند. مقدار انرژی تلف شده در مقاومت اسنابر برابر با مقدار انرژی ذخیره شده خازن است.

یک اسنابر RC به دو سر سوئیچ وصل شده و می توان از آن برای کاهش ولتاژ پیک استفاده کرد. یک اسنابر RC می تواند با پلاریته یا بدون آن باشد.

برای یک مدار اسنابر RC با پلاریته مستقیم، یک تریستور یا یک ترانزیستور با یک دیود موازی معکوس متصل می شود.

مقاومتR اندازهdv/dt مستقیم را محدود کرده وR1 جریان تخلیه خازن را وقتی که ترانزیستورQ1روشن می شود محدود می کند.

این اسنابرها به عنوان اسنابرهای اضافه ولتاژ برای برش ولتاژ مورد استفاده قرار می گیرند.

مدار اسنابر با پلاریته معکوس برای محدود کردنdv/dt معکوس به کار می رود. مقاومت R1 جریان تخلیه خازن را محدود خواهد کرد.

یک مدار اسنابر بدون پلاریته وقتی استفاده می شود که یک جفت قطعه سوئیچینگ به صورت موازی معکوس مورد استفاده قرار گیرند. شکل زیر، این مدار را نشان می دهد.
