دیاگرام خوشه مدولاسیون QAM در صنعت برق:
«دیاگرام خوشه» (Constellation Diagram)، موقعیت های مختلف برای حالت ها در فرمت های مختلف QAM را نشان می دهد.

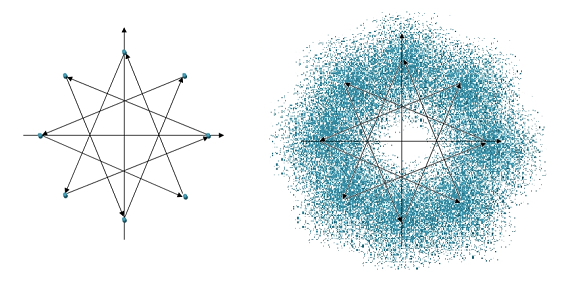

هر چه مرتبه مدولاسیون بالاتر رود، تعداد نقاط در دیاگرام خوشه نیز افزایش می یابد. در تصویر زیر دیاگرام خوشه برای فرمت های مختلف QAM نشان داده شده است.
از روی این نمودار خوشه می توان دید که هر چه مرتبه مدولاسیون افزایش می یابد، فاصله بین نقاط روی نمودار کاهش می یابد.
به همین دلیل حتی مقادیر بسیار کوچک نویز می توانند مشکلات بزرگی را به وجود بیاورند.
هر چه سطح نویز به دلیل توان پایین سیگنال افزایش یابد، ناحیه ای که توسط یک نقطه در نمودار پوشش داده می شود نیز افزایش می یابد.
اگر این ناحیه بسیار بزرگ تر شود، آن گاه گیرنده نمی تواند تشخیص دهد که کدام نقطه روی دیاگرام نقطه مورد نظر فرستنده سیگنال بوده است و این منجر به ایجاد خطا می شود.
همچنین می توان اثبات کرد که هر چقدر مرتبه سیگنال مدولاسیون QAM بالاتر باشد، مقدار تغییرات دامنه موجود در سیگنال ارسال شده نیز بیشتر است.
برای تقویت کننده های RF فرستنده در تمام سیستم های سلولی و WIFI به تقویت کننده های خطی نیاز است.
به این دلیل که تقویت کننده های خطی نسبت به تقویت کننده هایی که می توان آن ها را در ناحیه اشباع نیز اجرا کرد، دارای راندمان پایین تری هستند، در نتیجه ممکن است به تکنولوژی هایی مانند «تقویت کننده دوهرتی» (Doherty Amplifier) و «تعقیب کننده پوش» (Envelope Tracking) نیاز داشته باشیم.
همچنین با افزایش تغییرات دامنه، سطح بازده پایین می آید. این مورد برای کارایی باتری تجهیزات موبایل و نیز بازده توان ایستگاه پایه بسیار حائز اهمیت است.
|
|
|
|
