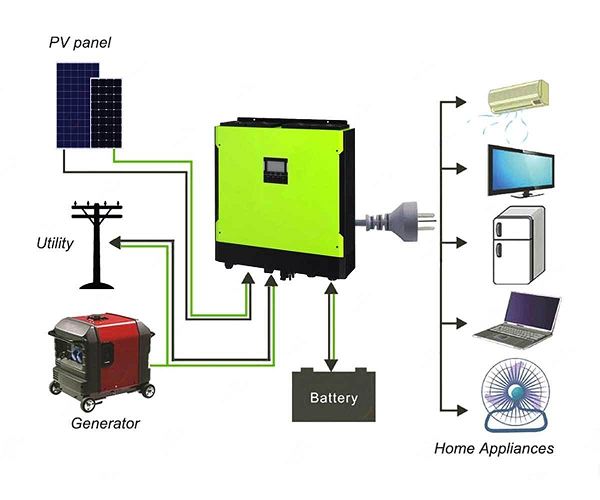

انواع اینورترها بر اساس شکل موج خروجی

انواع اینورترها بر اساس شکل موج خروجی:

انواع اینورترها از نظر شکل موج خروجی عبارتند از:

• اینورترهای موج مربعی.
• اینورترهای شبه سینوسی یا اینورترهای سینوسی اصلاح شده.
• اینورترهای سینوسی.

اینورترهای موج مربعی:
این نوع اینورتر کم به کار می رود، اما ساده ترین نوع اینورتر نیست. شکل موج خروجی این اینورتر یک موج مربعی است.

وسایل برقی خانگی و تقریباً همه تجهیزات برقی که با برق AC کار می کنند، برای موج سینوسی طراحی شده اند. اینورتر موج مربعی سیگنال DC را به یک سیگنال AC با فاز جابه جا شده تبدیل می کند. اما خروجی یک سیگنال AC خالص نیست.

این نوع اینورتر، ارزان ترین اینورتر از سه نوعی است که نام بردیم. اگر یک وسیله برقی را به یک اینورتر موج مربعی وصل کنیم، تلفات بیشتری خواهد داشت.

همچنین، در بدترین حالت، ممکن است وسیله آسیب ببیند. این نوع اینورترها در کنار فیلترها (مانند فیلترهای پایین گذر اکتیو) برای ساخت اینورترهای سینوسی به کار می روند.

اینورترهای شبه سینوسی:
این اینورتر سیگنالی تولید می کند که شبیه یک موج سینوسی است. اما توانایی تولید یک شکل موج سینوسی خالص را ندارد.

اینورتر شبه سینوسی وقفه هایی قبل از جابه جایی فاز تولید می کند. این اینورترها فاز را مستقیماً از مثبت به منفی تغییر نمی دهند (برخلاف آنچه در مورد اینورترهای مربعی داریم).

ساختار اینورتر شبه سینوسی پیچیده تر از اینورتر موج مربعی است، اما از اینورتر سینوسی خالص ساده تر است.

اینورترهای سینوسی:
اینورترهای سینوسی پربازده ترین و البته پیچیده ترین نوع از اینورترها هستند. این نوع، شکل موج سینوسی خالص تولید می کند که شبیه شکل موج توان شبکه است. همه وسایل برقی برای کار در برق AC سینوسی خالص طراحی شده اند.

اینورترهای سینوسی را می توان از طریق اصلاح شکل موج اینورترهای موج مربعی نیز ساخت.

این اینورترها تلفات کمتری دارند، اما هزینه ساختشان نیز بالاست. اینورترهای سینوسی در موارد تجاری و خانگی کاربردهای فراوانی دارند.
