انواع ترانسفورماتور بر اساس سیم پیچ

انواع ترانسفورماتور بر اساس سیم پیچ:
ترانسفورماتورها بر اساس طرح سیم پیچ هایشان به انواع مختلفی تقسیم می شوند که در ادامه آن ها را معرفی می کنیم.

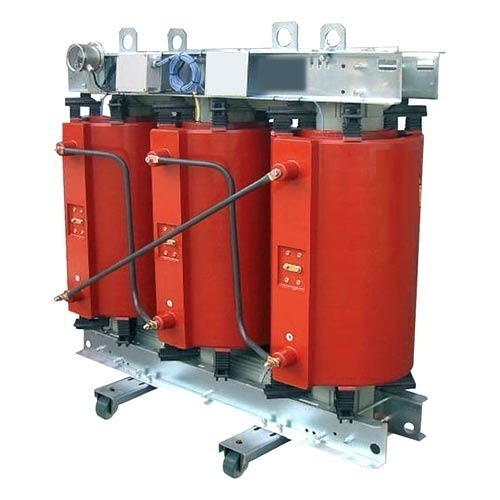

ترانسفورماتور دو سیم پیچه:
چنین ترانسفورماتورهایی برای هر فاز دو سیم پیچ جداگانه دارند. سیم پیچ اولیه و سیم پیچ ثانویه.

سیم پیچ اولیه به منبع متصل می شود و سیم پیچ ثانویه بار را تغذیه می کند. این دو سیم پیچ از نظر الکتریکی جدا هستند، اما تزویج مغناطیسی دارند.

نیروی محرکه الکتریکی القاشده در سیم پیچ ثانویه ناشی از تغییر شار مغناطیسی به دلیل تغییر جریان در سیم پیچ اولیه است که به عنوان القای متقابل شناخته می شود.

ولتاژ خروجی به نسبت دور دو سیم پیچ بستگی دارد و می تواند نسبت به ولتاژ اولیه کاهش یا افزایش داشته باشد.

اتوترانسفورماتور:
سیم پیچ اتوترانسفورماتور دارای سه سر است که دو تای آن ها ثابت هستند و یکی از آن ها متغیر است.

برای افزایش یا کاهش تعداد دورهای سیم پیچ ثانویه می توان سر متغیر را جابجا کرد. بنابراین با این کار می توان ولتاژ خروجی را افزایش یا کاهش داد.

از این کار در هر دو پیکربندی برای افزایش یا کاهش جریان و ولتاژ ورودی استفاده می شود.

اگر منبع تغذیه به پایانه های ثابت متصل باشد، ولتاژ خروجی می تواند کاهش یابد (کاهنده).

در پیکربندی معکوس که منبع تغذیه به نقطه انشعاب متغیر متصل است، ولتاژ خروجی از ورودی فراتر خواهد رفت (افزاینده).

سیم پیچ ثانویه به صورت الکتریکی به اولیه وصل می شود، بنابراین هیچ عایق الکتریکی وجود ندارد و باعث کاهش شار نشتی مغناطیسی می شود.

نیرو محرکه الکتریکی (EMF) در سیم پیچ نیز به دلیل خودالقایی القا می شود. بنابراین ولتاژ خروجی نتیجه رسانایی (رسانش) و القا است.
