طراحی تیرچه های فلزی جان باز (تیرچه کرومیت) در ترکیب با بتن، شامل ترکیب یکپارچه ای از تیرچه های فلزی خود ایستا با فواصل تقریباً یکسان و دال بتنی فوقانی است که به صورت تیر T شکل عمل می کند. برای اجزای پرکننده بین تیرچه ها می توان از قالب های موقت یا دائم مانند بلوک سفالی، بلوک بتنی یا از قطعات سبک استفاده نمود.

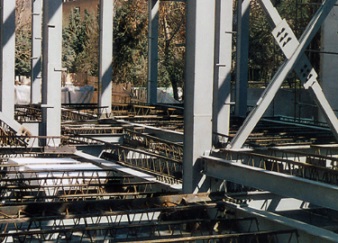

تیرچه های فولادی با جان باز
تیرچه های فولادی با جان باز، خرپاهای ویژه دو سر ساده ای هستند که برای توزیع یکنواخت بار سقف به تکیه گاه ها به کار می روند. در صورت به کار گیری تیرچه ها به صورت تیر طره ای، طراح باید جزییات اجرایی لازم را ارائه نموده و سازنده نیز باید محل و نوع آن را مشخص نماید.
منظور از ترکیب با بتن آن است که بال فوقانی و جان تیرچه ها در بتن محاط بوده و به صورت یکپارچه به عنوان یک مقطع مرکب T شکل بتن آرمه عمل می نماید. سقف های تیرچه های فولاد ی با جان باز در ترکیب با بتن از اجزای اصلی به شرح زیر تشکیل می شوند.
مشخصات مکانیکی طراحی تیرچه های فلزی جان باز (تیرچه کرومیت)
فولاد مصرفی برای تیرچه ها باید دارای مشخصات زیر باشد.
میلگردهای فولاد ی مورد استفاده علاوه بر دارا بودن مدول ارتجاعی کافی، باید جوش پذیر و شکل پذیر بوده و حداقل مجاز تغییر طول نسبی در مرحله گسیختگی را دارا باشند.این میلگردها می تواند از نوع ساده یا آجدار انتخاب شود و باید از فولاد نرم یا فولاد نیمه سخت باشند. سایر قطعات، ورق ها و نبشی ها و ناودانی ها باید از نوع فولاد ساختمانی با قابلیت شکل پذیر و جوش پذیر مناسب باشند.
فولاد مصرفی در تولید این نوع تیرچه باید با استاندارد ملی شماره 1600 مطابقت کامل داشته باشد.
در میلگردهای افت و حرارت می توان از فولاد سخت نیز استفاده نمود.فولاد کلاف عرضی به جهت امکان جوشکاری به تیرچه ها باید از نوع نرم یا نیمه سخت باشد.جنس بلوک ها باید از مصالحی نظیر سفال، بتن یا مصالح سبک دیگر باشد و مواد تشکیل دهنده آنها نباید اثر شیمیایی مخرب بر روی بتن و فولاد داشته باشد.
|
|
|
|
