تست رله و یکسوساز پل با مولتی متر

تست یکسوساز پل با مولتی متر:

یکسوساز پل در واقع چهار دیود است و هرکدام از دیودها را باید تست کرد.

شکل زیر نتیجه تست یکی از دیودها را نشان می دهد.

تست از + به - نیز امکان پذیر است که در اینجا پراب قرمز روی + قرار گرفته است.

با قرار دادن پراب روی سر منفی دیود، مقداری به اندازه دو افت ولتاژ یک دیود را خواهیم داشت (البته همه مولتی مترها چنین امکانی ندارند).

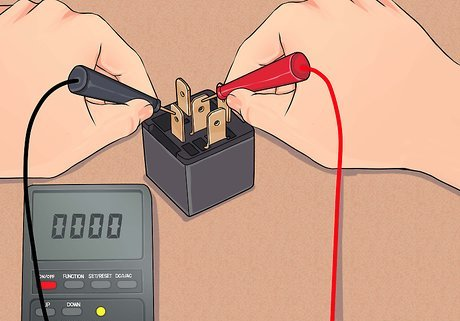

تست رله با مولتی متر:
رله یک سیم پیچ (که مانند مقاومت اندازه گیری می شود) و چند کنتاکت دارد.

می توانیم سیم پیچ را بررسی کنیم که مقاومت غیرصفر دارد (شماره گذاری پین روی شماتیک رله بالا منطبق بر رله ای که تست کرده ایم، نیست).

و می توانیم کنتاکت های عادی بسته (NC) را بررسی کنیم. کنتاکت های عادی باز (NO) عبارت OL یا مقاومت انگشتان را نشان خواهند داد. برای این مورد می توان از تست اتصال کوتاه نیز استفاده کرد.

تست رله کامل نیست، زیرا کنتاکت های NO در شرایط بسته تست نشده اند. این کار مستلزم مقداری توان خارجی برای فعال کردن رله است.
