مدارهای آپ امپ 741 و کاربرد آن

مدارهای آپ امپ 741 و کاربرد آن:

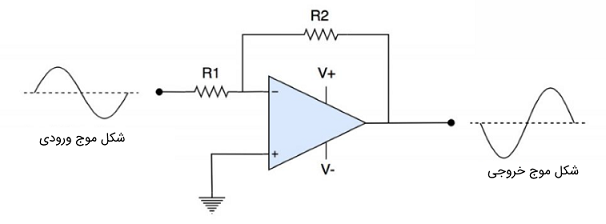

در شکل نمودار مدار تقویت کننده معکوس با استفاده از آی سی 741 و دو مقاومت نشان داده شده است.

دلیل اینکه این آرایش به عنوان معکوس نامگذاری شده است، این است که سیگنال ورودی را تقویت و پلاریته آن را معکوس می کند (شکل موج را در ورودی و خروجی مشاهده کنید). مقاومت R2 مقاومت فیدبک است.

بهره تقویت کننده با فرمول زیر به دست می آید:

(AV) = - (R2 / R1) بهره

علامت منفی نشان می دهد که قطبیت (پلاریته) شکل موج خروجی معکوس شده است. با تنظیم مقادیر R1 و R2 می توان تقویت کنندگی مورد نظر را به دست آورد.

در شکل زیر نمودار مدار یک تقویت کننده غیر معکوس با استفاده از آی سی 741 و دو مقاومت نشان داده شده است.

این آرایش غیرمعکوس نام دارد، زیرا سیگنال ورودی را تقویت می کند پلاریته حفظ می شود (شکل موج ورودی و خروجی مشاهده کنید). بهره تقویت کننده با فرمول زیر به دست می آید:

(AV) = 1 + (R2 / R1) بهره

با تنظیم مقادیر R1 و R2 می توان مقدار تقویت مورد نظر را به دست آورد. اگر مقدار مقاومت فیدبک R2 برابر با صفر باشد، بهره برابر با 1 خواهد بود و تقویت کننده به عنوان یک «بافر بهره واحد» یا یک ولتاژ فالوئر رفتار خواهد کرد.

کاربردهای آپ امپ 741:
مدارهای الکترونیکی زیادی وجود دارد که با آپ امپ 741ساخته شده اند. از این مدارها می توان به دنبال کننده ولتاژ (ولتاژ فالوئر)، مبدل آنالوگ به دیجیتال، مدار نمونه و مدار نگهدارنده، مبدل ولتاژ به جریان و جریان به ولتاژ، تقویت کننده جمع کننده و غیره اشاره کرد.

به طور کلی، آپ امپ 741 در موارد زیر کاربرد دارد:

تقویت کننده ها:
آپ امپ 741 بیشتر برای تقویت سیگنال هایی با فرکانس های مختلف از DC تا فرکانس های رادیویی بالاتر استفاده می شود.

این آی سی همچنین در تقویت کننده های انتخاب فرکانس که سیگنال هایی یا فرکانس ناخواسته را فیلتر می کنند، استفاده می شود؛ مثلاً در سیستم های کنترل صدا در سیستم های استریو.

محاسباتی:
بسیاری از مدارهای الکترونیکی که عملیات ریاضی مانند انتگرال گیری، مشتق گیری، جمع و غیره را انجام می دهند از آپ امپ 741 استفاده می کنند.

یکسوکننده ها:
دیودهای معمولی مورد استفاده در یکسوسازها افت ولتاژ دارند که آن ها را برای یکسوسازهای با دقت بالا نامناسب می کند.

آپ امپ 741 را می توان به گونه ای در مدارهای یکسوسازی استفاده کرد تا به عنوان یک دیود ایده آل عمل کنند و افت ولتاژ نداشته باشند.

اسیلاتورها:
از آپ امپ 741 به عنوان یک نوسان ساز در مولدهای تابع (فانکشن ژنراتورها) برای ایجاد شکل موج های مختلف مانند سینوسی، مربعی، مثلثی و غیره استفاده می شود. همچنین در مدولاتورهای پهنای پالس (PWM) از این آی سی ها استفاده می شود.

مقایسه کننده ها:
از آپ امپ 741 می توان برای مقایسه سیگنال های ولتاژ و تعیین اینکه آیا ولتاژ آن ها تقریباً یکسان است یا خیر استفاده کرد. این مورد در رگولاتورهای ولتاژ و مقایسه کننده های سیگنال به کار برده می شود.

مبدل های آنالوگ به دیجیتال و دیجیتال به آنالوگ:
از آی سی های 741 می توان برای تشکیل مبدل های دیجیتال به آنالوگ استفاده کرد که می توانند ورودی باینری دیجیتال را از کامپیوترها یا میکروکنترلرها گرفته و یک سیگنال آنالوگ متناظر تولید کنند.

به همین ترتیب، آپ امپ 741 در مدارهای آنالوگ به دیجیتال نیز قابل استفاده است
