راهنمای تعمیر بردهای الکترونیکی:
برخی از رایج ترین تعمیراتی که در بردهای الکترونیکی انجام می شود، تعمیراتی است که در اثر گرما و آسیب فیزیکی و اضافه ولتاژ اعمال شده روی قطعات انجام می شود.
حتی اگر لایه های فایبرگلاس، مس و چسب در ساخت برد نسبت به گرما تحمل داشته باشند، برخی از PCBها بیشتر از سایرین در معرض لایه لایه شدگی و سایر علائم ناشی از گرما هستند.
ابتدا ابزارها و سایر موارد مورد نیاز را تهیه کنید:
سپس با راهنمای سریع و گام به گامی که برای تعمیر یک PCB آسیب دیده بیان خواهیم کرد، کار را ادامه دهید.
گام 1:
بخش آسیب دیده را بردارید. ابتدا PCB را روی سطح میز کار خود محکم کنید تا هنگام کار روی آن حرکت نکند.
گاهی اوقات، تشخیص PCB آسیب دیده و غیر قابل استفاده نیاز به استفاده از اسیلوسکوپ برای بررسی قدرت سیگنال و شکل موج در نقاط مختلف برای آزمایش برقراری اتصال مدار در سراسر برد وجود دارد.
در سایر مواقع، فقط باید به دنبال یک ناحیه سوخته باشید که نشان می دهد یک قطعه یا مسیر خراب باید جایگزین شود و به مسیر موجود در PCB بپیوندد.
اگر متوجه شدید که یکی از اجزای برد شما به شکلی که باید عمل نمی کند، یک فرایند ساده برای برداشتن و جایگزینی آن وجود دارد:
اگر یک پد PCB در اثر گرما آسیب دیده است، بهتر است از چاقوی تیز استفاده کنید تا آن را با دقت از بین ببرید. اولویت شما باید این باشد که میزان خسارتی را که به مسیر و اطراف آن وارد می کنید محدود می کنید، حداقل باشد و در عین حال، صفحه را از هرگونه مواد باقیمانده تمیز کنید.
گام 2:
مسیر را تمیز کرده و لحیم را بزدایید. پس از برداشتن پد آسیب دیده، با استفاده از چاقوی تیز خود لحیم موجود را پاک کنید. اگر برای استفاده در این قسمت نسبتاً ظریف از استفاده از چاقو راحت نیستید، یک پیچ گوشتی نوک تیز یا کاغذ سنباده با زبره بسیار ریز نیز کارتان را راه خواهد انداخت.
اینکه از کدام ابزار استفاده می کنید، مهم نیست؛ نتیجه باید یک مسیر کاملاً صاف و واضح، بدون لحیم کاری موجود و براق و تمیز باشد.
گام 3:
نوار مسی خود را روی مسیر قرار دهید. بعد از اینکه مسیر آسیب دیده را پاک کردید و ناحیه اطراف آن را تمیز کردید، وقت آن است که نوار مسی چسب دار خود را در ناحیه ای که با آن کار می کنید قرار دهید.
نوار باید با مسیر موجود همپوشانی داشته باشد و سوراخ موجود و بخشی از اطراف آن را بپوشاند.
گام 4:

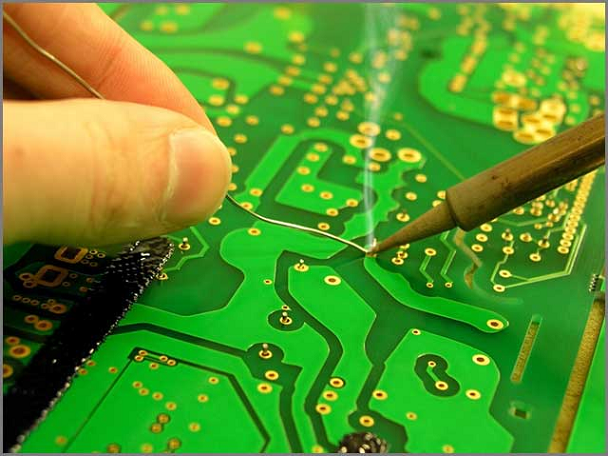

اتصالات را لحیم کنید. از اینجا به بعد، مسئله اتصال دقیق اتصالات محل اتصال نوار مس جدید به مسیر موجود در PCB بازیابی شده است.
در اینجا چند نکته و هشدار در مورد این بخش از فرایند آورده شده که باید آن ها را در نظر بگیرید:
گام 5:
سوراخ PCB را ایجاد کنید. یک ابزار سخت را با انتهای گرد، مانند یک قلم یا یک ابزار ساده دیگر پیدا کنید. محلی را که به تازگی لحیم کرده اید فشار دهید و محکم بمالید تا اطمینان حاصل کنید که نوار مسی به طور ایمن روی کل ناحیه پد چسبانده شده است.
بعد از اینکه گرما را به ناحیه مورد نظر وارد کردید، چسب باید هنوز خاصیت چسبندگی داشته باشد.
با استفاده از این تکنیک، می توانید محل سوراخ را تشخیص دهید، سپس می توانید آن را با یک گیره کاغذ یا یک ابزار مشابه دیگر سوراخ کنید.
گام 6:
قطعه را قرار داده و لحیم کنید. اگر تاکنون این مراحل را دنبال کرده اید، باید اکنون یک PCB داشته باشید که به حالت مناسبی بازگردانده شده و می توان قطعه مورد نظر را روی آن لحیم کرد.
از اینجا به بعد، لحیم کاری قطعات روندی آشنا است.
گام 7:
نوار اضافه را از ناحیه ترمیم شده برش دهید. با استفاده از قیچی یا کاتر خود، نوار مسی چسب دار را با دقت برش دهید تا کار به پایان برسد.
توجه به این نکته مهم است که ناحیه ای که تازه ترمیم کرده اید ممکن است PCB را به عملکرد قبلی و سالم خود بازگرداند، اما پد، مسیر و اتصال هرگز از نظر ساختاری مانند برد اصلی نیستند.
با وجود این، شما اکنون چیزی را دارید که بسیاری دیگر آن را دور می اندازند و دیگر استفاده ای از آن نمی کنند.
|
|
|
|
