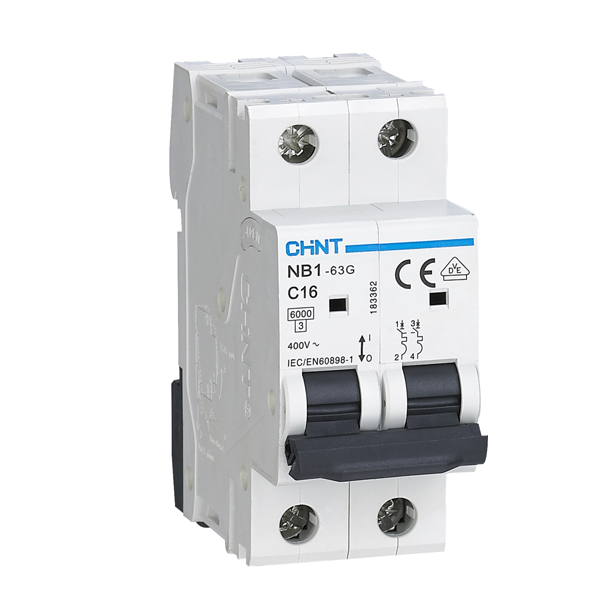

اصول کار کلید کامپکت MCCB

اصول کار کلید کامپکت MCCB:
اصول کار کلید کامپکت MCCB ساده است. سه حالت مختلف خطا مانند اضافه بار، اتصال کوتاه و خطای زمین را در نظر می گیریم.

تریپ اضافه بار:
اگر جریانی با محدودیت زمانی از پیش تعیین شده به بیش از جریان نامی برسد، می گوییم اضافه بار رخ داده است. البته این یک عیب نیست، تنها یک شرط (شرایط) است.

کنتاکت بی متال که شامل عملکرد اضافه بار بریکر است، در شرایط عادی، گذر جریان را امکان پذیر می کند. اگر جریان فعلی بیش از مقدار از پیش تعریف شده باشد، بی متال خم می شود و در نهایت، مکانیسم تریپ را درگیر می کند.

مکانیزم تریپ، بریکر را باز می کند. تصویر زیر این مورد را به خوبی نشان می دهد.

همچنین، کنتاکت بی متال اجازه نمی دهد تا بریکر فوری ریست شود، زیرا رسیدن به حالت اولیه خود مدتی طول می کشد.

اضافه بار، بسته به تقاضای بار، 80٪ تا 100٪ جریان بار کامل تنظیم خواهد شد. اما تأخیر زمانی 10 تا 15 ثانیه خواهد بود.

تریپ خطای اتصال کوتاه، خطای لحظه ای و خطای زمین:
یک سیم پیچ الکترومغناطیسی برای محافظت در برابر خطای اتصال کوتاه، خطای لحظه ای و خطای زمین از بریکر است.

در شرایط عادی، CT جریان کمتری تولید می کند، از این رو میدان الکترومغناطیسی تولید شده توسط سیم پیچ برای کشیدن پیستون کافی نیست. بنابراین، بریکر تریپ نمی کند.

در هنگام اتصال کوتاه یا شرایط خطای لحظه ای، CT جریان زیادی ایجاد می کند و سیم پیچ یک میدان مغناطیسی قوی ایجاد می کند.

از این رو سیم پیچ پیستون را می کشد و بلافاصله مدار را قطع می کند. تنظیمات معمول اتصال کوتاه 2٫5 برابر تنظیم اضافه بار و تأخیر زمانی 0٫2 تا 0٫5 ثانیه است. همچنین، تنظیم معمول یک خطای آنی 4 برابر تنظیمات اضافه بار خواهد بود و تأخیر زمانی آن صفر است.

تریپ نشت خطای زمین:
حفاظت از نشت زمین با سایر حفاظت ها کاملاً متفاوت است. این محافظت یک کار تقریباً سفارشی است و به ترانسفورماتور جریان اضافه نیاز دارد که باید در کلید کامپکت MCCB نصب شود. خروجی ترانسفورماتور جریان به صورت ستاره متصل می شود.

در شرایط عادی، جریان گذرنده از نقطه نول ستاره صفر خواهد بود. اگر نشتی که در خط وجود داشته باشد، در ترمینال ستاره نیز حس می شود. اگر جریان نشتی بالاتر از حد مجاز باشد، MCCB مدار را قطع می کند.
