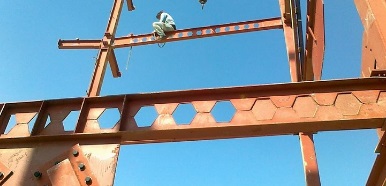

طراحی تیرهای لانه زنبوری

در ایران تیرهای لانه زنبوری را بیشتر با دست تهیه می کنند. تقویت تیرهای لانه زنبوری علاوه بر تنش های خمشی اصلی در محل حلقه ها تنش های خمشی ثانویه حاصل از برش در مقطع ایجاد می شود که گاهی این تنش از تنش های خمشی اصلی در تیر بزرگ ترند. این تنش ها از کارایی تیر می کاهند. و برای مقابله با آنها باید حلقه های کناری را با ورق پر کرد.

خصوصاً هنگامی که از این نوع تیرها به صورت یکسره استفاده می شود در محل تکیه گاه ها که هم نیروی برشی و هم لنگر خمشی زیاد است. تنش های خمشی به شدت افزایش می یابد. و نیاز به تقویت تیر در این محل ها است که از لحاظ اقتصادی قابل توجیه نیست.

تقویت تیرهای لانه زنبوری به کمک رفتار مرکب بتن و فولاد برای مقابله با این ضعف در تیرهای لانه زنبوری رفتار مرکب بتن و فولاد تهیه شده است. به این ترتیب که داخل تیر فلزی در نقاطی که تنش های ثانویه قابل ملاحظه هستند از بتن پر می شوند و این امر سختی و مقاومت تیر را افزایش می دهد و از نظر اقتصادی مقرون به صرفه است.

حتی المقدور طراحی این تیرها به صورت مرکب با عملکرد توام با بتن کف انجام می شود. قبل از آن که بتوان در مورد اتصالات موسوم به خورجینی و نحوه عملکرد اتصالات خورجینی، از دیدگاه رابطه بین لنگر و چرخش اتصال، همچنین شکل پذیری اتصال و در نتیجه میزان مطلوب بودن این اتصالات به عنوان اتصالات قاب های فضایی شکل پذیر یا بدون مهاربندی اظهار نظر قطعی نمود.

لازم است تحقیقات دامنه داری در مورد رفتار استاتیکی و دینامیکی این گونه اتصالات انجام شود. مطالعاتی که در حیطه الاستیک روی رفتار تیرهای خورجینی انجام گرفته حاکی از آن است که میزان گیرداری این اتصالات را می توان در جهات تیر های خورجینی با استفاده از ورق های اتصال که در بالا و پایین به بال تیرهای خورجینی و به ستون و در عین حال به کناره نبشی های اتصال فوقانی و تختانی جوش شده اند، بهبود بخشید.

تمایل به پیچش ناشی از برون محوری را در ناحیه اتصال خنثی نمود و در عین حال از نظر میزان تمرکز تنش نیز، شرایطی مناسبی را ایجاد کرد. استفاده از لچکی هایی جهت جلوگیری از تغییر شکل نبشی های اتصال فوقانی نه تنها از نظر ایجاد محدودیت و قیود بیشتر در تغییر مکان جانبی پیچشی تیرهای خورجینی بلکه از نظر افزایش میزان گیرداری اتصال تیر فرعی به مجموعه نیز خورجینی و ستون نیز موثر است.
