طبقه بندی پل های فلزی

پل با تیرهای حمال

این پل ها از متداول ترین انواع مورد استفاده برای دهانه های متوسط (تا 250 متر) هستند. تیرهای حمال معمولاً به صورت شبکه های فلزی مقاطع جعبه ای یا تیرهای مرکب تو پر ساخته شده و تغییر شکل بسیار محدودی خواهند داشت. شبکه های فلزی معمولاً سبک بوده اما با توجه به خصوصیات ظاهری آنها، کمتر در مناطق شهری مورد استفاده قرار می گیرند. در حالت کلی این پل ها را نیز می توان به شرح زیر تفکیک نمود.

پل با تیرهای حمال جانبی

در این حالت تیرهای حمال جانبی معمولاً از شبکه های فلزی تشکیل شده و اجزاء اصلی باربر تابلیه هستند. در شرایطی که عرض پل محدود باشد (کمتر از 14 متر) می توان از این سیستم استفاده نمود.

پل با تیر های حمال تحتانی

در این حالت تیرهای حمال عموماً از نوع تیرهای مرکب با جان تو پر ( که از چند ورق فلز با اتصال پیج پرچ یا جوش تشکیل شده اند) هستند. تیرهای حمال با ارتفاع ثابت یا متغیر ساخته شده و در نتیجه ضمن حصول منظره مناسب صرفه جوئی مهمی نیز در مصرف مصالح خواهد شد. همچنین در بعضی شرایط می توان سیستم متشکل از تیرها یا حمال تحتانی را با یک مقطع جعبه ای جایگزین نمود.

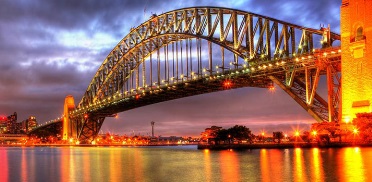

پل قوسی

پل قوسی، پلی است با تکیه گاه های انتهائی در هر طرف، که شکلی نیم دایره مانند دارد. پلی که از رشته ای از قوس ها تشکیل شده باشد، پل دره ای نامیده می شود. پل قوسی ابتدا توسط یونانی ها و از سنگ ساخته شد. بعدها، رومیان باستان از ملات در پل های قوسی خود استفاده کردند.

با توجه به اصول مقاومت مصالح، شعاع قوس و ابعاد این پل ها را طوری انتخاب می کنند که بارهای قائم وارده تبدیل به یک نیروی فشاری در امتداد قوس شود. بنا براین در مناطقی با کیفیت خاک مناسب، می توان دهانه های بزرگ ( تا حدود 5000 متر) را با پل های قوسی طی نمود.

پل ترکه ای

در این پل ها، تابلیه به صورت یک صفحه صلب از یک طرف روی پایه های کناری (کوله ها) و دو پایه بلند میانی و از طرف دیگر به طور الاستیک روی کابل های مورب تکیه نموده است. این کابل ها در تمام طول پل گسترش می یابند. بار وارده را به پایه های بلند میانی منتقل می نمایند. کابل های ذکر شده را می توان در دو صفحه قائم و به طور موازی در دو طرف تابلیه قرار داده یا در جهت عرضی نیز به طور مورب و در امتداد محور طولی پل به پایه میانی متصل نمود.

پل معلق

در این پل ها نیز تابلیه به صورت یک صفحه صلب روی پایه های کناری و میانی تکیه نموده است.پل معلق پلی است که توسط کابل ها (یا ریسمان ها یا زنجیرها) در عرض رودخانه (یا در هر جایی که مانع وجود داشته باشد) کشیده شده اند و عرشه توسط این کابل ها معلق مانده است. پل های معلق مدرن دو برج در میان پل دارند که کابل ها آن را می کشند. بنابراین برج ها بیشترین وزن جاده را تحمل می کنند.
