انواع کنج مدولار در قالب بندی بتنی

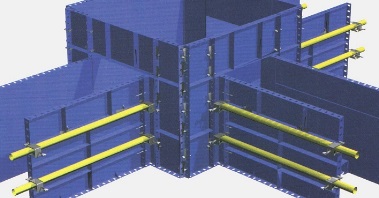

جهت اجرای گوشه ها و کنج های یک سازه بتنی با زوایای مختلف در مؤلفه افقی یا قائم نیازمند استفاده از کنج ها هستید. کنج ها از لحاظ سازه ای مانند قالب های مدولار عمل می کنند و قابلیت های اشاره شده در مورد قالب های مدولار را دارند.این کنج ها به دو دسته کنج های خارجی و کنج های داخلی ( دیوار برشی، اتصال تیر به دال و …) تقسیم می شوند. کنج های خارجی دارای ابعاد استاندارد (نبشی پانچ شده)، 5 سانتیمتر × 5 سانتیمتر، 5 سانتیمتر × 10 سانتیمتر، 10 سانتیمتر × 10 سانتیمتر، 2/5 سانتیمتر × 2/5 سانتیمتر، و کنج های داخلی دارای ابعاد استاندارد 10 سانتیمتر × 5 سانتیمتر و 10 سانتیمتر × 10 سانتیمتر با زاویه ˚90 هستند.

قالب های مدولار

مدولار در اصطلاح به معنی مطابق اندازه و مقیاس است. وقتی از مدولار در قالب فلزی بتن استفاده می شود منظور محصولاتی متنوع و دارای کاربردهای بسیار در قالب بندی در ساخت و ساز است.قالب های مدولار که قالب های همه کاره نیز نامیده می شوند بر اساس مدول های 5 سانتی متری (مضرب های عدد 5) طراحی و ساخته شده است. این قالب ها که در ابعاد و اندازه های متنوعی تولید می شوند. بیشترین کاربرد را در قالب بندی سازه های بتنی دارند.

امروزه قالب فلزی و تجهیزات قالب بندی بتن جایگزین مناسبی برای چوب و تخته و … شده است. هماهنگی ناشی از صلبیت بتن و قالب فلزی مدولار بشر را درادامه ساخت وساز نوین در سرتاسر جهان یاری می نماید. همچنین سیستم قالب بندی مدولار به دلیل استفاده ای که در اجرای تمام سازه های بتنی مانند فونداسیون، دیوار، ستون، تیر و دال دارد بسیار اقتصادی است. پانل های قالب مدولار را می توان به سادگی به وسیله پین و گوه و دیگر اتصالات قالب بتن به یکدیگر متصل و یا از هم جدا کرد.در موارد مشابه قالب بتن مدولار را به صورت یکپارچه در می آورند و به وسیله جرثقیل در محل مورد نظر نصب می کنند.

بعد از بازکردن قالب فلزی بتن نمای بتن بسیار صاف و رویه خوبی خواهد داشت و تنها درز پانل ها باقی خواهد ماند.همچنین می توان قالب بتن مدولار را بارها استفاده کرد و عمر مفید قالب فلزی مدولار بستگی به نگهداری قالب فلزی دارد. از قالب فلزی مدولار حداقل 60 مرتبه بدون تغییر شکل می توان استفاده کرد در صورتی که از ارتفاع پرتاب نشود یا سقوط نکند.

سطح قالب های فلزی بتن از ورق فولادی 3mm و تسمه های پانچ شده پیرامون پانل به ضخامت 5mm و تسمه های استحکام دهنده ی قالب بتن ساختمان از ورق 3mm یا 4mm هستند. پانل های قالب بتنی دارای ابعادی با مضرب 5cm هستند که عرض آن ها از 10cm تا 50cm است و در طول های 50، 100، 150، 200 سانتی متر تولید می شوند.این قالب ها با ابعاد ثابت 1 و 1/5 و 2 متری در طول و ابعاد متغیر 10 الی 50 سانتی در عرض و دردو نوع خم دوبل و تسمه ای جوشی در راستای یک هدف تولید می شوند.

ازسایر تجهیزاتی که به عنوان مکمل و حامی این قالب ها در برپایی سازه های مختلف مسکونی و پروژه های عمرانی به کار می روند نیز می توان دراین تعریف نام برد از قبیل انواع کنج ها یا گوشه ها (کنج بیرونی، کنج داخلی، کنج پخی، کنج ماهیچه ای، کنج صفر (نبشی پانچ شده)، انواع پشت بند و حمایت کننده (سولجر، قیدستون، پلتفرم، سکوی بتن ریزی، دوپیچ بزرگ وکوچک، لوله های داربستی، قید (نگهدارنده) ستون)، انواع داربست های ساختمانی (مثلثی، چکشی، ستاره ای)، انواع اتصالات که همه آنها در ابعاد و اندازه های متفاوت و با کاربردهای گسترده ساخته می شوند.

یک قالب مدولار از یک ورق رویه و چهار تسمه پانچ شده در لبه و تسمه های سخت کننده (تقویتی) تشکیل شده است. کلیه قطعات از جنس فولاد ساختمانی است. ورق رویه دارای ضخامت 3 میلیمتر است در قسمت های لازم به وسیله تسمه های سخت کننده تقویت شده است. این تسمه ها علاوه بر ایفای نقش تقویت کننده ورق رویه، اتصال قطعات قالب ها به یکدیگر و به پشت بندها را امکان پذیر می کنند.

فواصل سوراخ های پانچ شده روی تسمه های چهار طرف هر قالب، طوری در نظر گرفته شده است که قالب های با ابعاد مختلف را می توان از هر جهت به یکدیگر متصل نمود. شکل سوراخ ها و ابعاد آن ها طوری طراحی شده که استفاده از گوه یا کلمپس جهت اتصال به راحتی انجام می شود. قالب های مدولار در عرض های 10، 15، 20، 25، 30، 35، 40، 45 و 50 سانتی متر و طول های 100، 150 و 200 سانتی متر تولید می شود. علاوه بر این، قالب با مدول های متفاوت بر اساس سفارش کارفرما قابل ساخت خواهد بود.

کاربرد قالب فلزی مدولار

ساخت قالب فلزی بتن با ابعاد مختلف و ضریب تغییر عرض به میزان 5 سانتیمتر به کاربران و متصدیان قالب بندی بتن در اجرای عملیات قالب بندی کمک شایانی می کند. می توان با ترکیبی از قالب های مدولار و غیرمدولار و سایر تجهیزات قالب بندی بتن، درساخت و برپایی اجزای سازه ای شامل فونداسیون و شناژ، ستون چهارگوش و مدور، دیواربرشی، دیواردوطرفه و یکطرفه، کف، سقف، تیر و دال، بهره برد. همچنین در ساخت سایر سازه های ساده و پیچیده و پروژه های عمرانی نیز می توان از مجموعه به هم پیوسته ای از قالب ها و تجهیزات قالب بندی مدولار بتن استفاده کرد.

مزایای قالب فلزی مدولار

ضمن اجرای سازه ها با استفاده از قالب فلزی می توان به سازه ای استوار و ایمن و زیبا دست یافت. به لحاظ صلبیت و استحکام و تقویت های ایجاد شده در تجهیزات قالب بندی، با اندکی دقت و رعایت طریقه نگهداری، می توان از آنها به عنوان ابزار کار دایمی با عمر طولانی بهره گرفت. افزایش سرعت کار قالب بندی و استانداردسازی ساخت و ساز و تناسب با شرایط اقلیمی و اقتصادی و اجتماعی کشور از دیگر مزایای کار با قالب های فلزی هستند.
