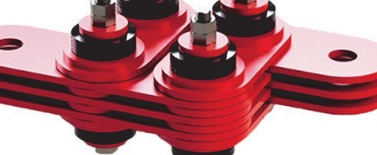

میراگر اصطکاکی دورانی

میراگر اصطکاکی (Friction Damper) بر پایه استهلاک انرژی به وسیله لغزش و بالاتر بردن زمان تناوب ارتعاشی سیستم است. چنانچه از این میراگرها جهت بهسازی ساختمان استفاده شود و این نوع مستهلک کننده به عنوان نمونه در مهار بندی های قطری یا Chevron تعبیه شود، باید طراحی به نحوی باشد که پیش از جاری شدن مهاربند کششی، در آن لغزش اتفاق بیفتد تا بتواند به صورت مکانیکی انرژی ورودی به ساختمان را مستهلک نماید. ایجاد چنین سیستمی می تواند با استفاده از طراحی اتصالات پیچی لغزشی Maurer برای ساختمان ها و سایر سازه ها صورت گیرد. در این سیستم با لغزش صفحه خاص، انرژی موجود در اثر بارهای لرزه ای مستهلک می شود.

میراگر اصطکاکی دورانی

با توجه به تجربه خسارات شدید طی زلزله های گذشته نیاز به رویکردی جدید مبتنی بر بهره جستن از تکنولوژی مدرن در جهت کاهش خسارات مالی و جانی در زلزله به وضوح احساس می شود. در این بین و به ویژه در صنعت ساختمان سازی و پل سازی رویکرد جدید به کاهش تقاضای نیرویی در سازه به جای افزایش سختی و مقاومت در حال گسترش است. این ایده بر مبنای جذب حداقل انرژی ممکن از جریان انرژی زلزله به سازه به جای افزودن به مقاومت اعضای مقاوم در برابر نیروی جانبی است.

رویکرد غالب در روش های کلاسیک و مرسوم افزایش کارایی و ایمن سازی سازه در برابر زلزله، مبتنی بر اضافه کردن تعداد اعضای باربر جانبی بیشتر و همچنین افزودن بر مقاومت آن ها است. در این روش معمولاً افزودن اعضای مقاوم و بکار بردن اعضای قوی تر همراه با افزایش سختی و جذب انرژی بیشتر زلزله خواهد بود. این موضوع به معنی اعمال نیروهای متمرکز بزرگ تر به اتصالات این اعضا و تحمیل این نیروها به اعضای سازه ای می باشد.

در این راستا روش های کنترل ارتعاشات لرزه ای سازه ها در سال های اخیر به عنوان راه حلی مناسب مورد توجه ویژه مهندسان و محققان قرار گرفته اند. از جمله متداول ترین روش های کنترل غیر فعال سازه ها می توان به روش استفاده از میراگرها اشاره کرد.میراگر اصطکاکی دورانی در مراجع فنی با عنوان میراگر اصطکاکی جدید نیز نام برده می شود که می تواند به صورت یک و چند واحده برای نیروی اصطکاکی مورد نظر استفاده شود.

ین میراگر بر اساس اصطکاک بین واحدها عمل می کند و با جمع شدن یا باز شدن موجب ایجاد اصطکاک و در نتیجه استهلاک انرژی می شود. نواحی بحرانی در حین عمل کردن میراگر در قالب، مدلسازی مشخص شده است. مهاربندهای مورد استفاده برای این میراگر دارای نیروی پیش تنیدگی اولیه هستند تا از کمانش مهارها جلوگیری شود.میراگر اصطکاکی دورانی باعث کاهش همزامان جابه جایی و نیروی وارد به سازه با کاهش انرژی زلزله با استفاده از مکانیزم تبدیل انرژی زلزله به گرما به واسطه استفاده از پدهای اصطکاکی پیش رفته می شود.

صفحات لغزش در میراگرهای اصطکاکی دورانی به دلیل عملکرد دورانی آن هموراه بر روی هم قرار داشته و ناحیه اصطکاک در هنگام دوران و همچنین قبل از و بعد از زلزله همواره یکسان است. این ویژگی در این میراگرهای دورانی باعث می شود، بر خلاف میراگرهای انتقالی، امکان نفوذ و سمنته شدن آلودگی محیطی در ناحیه لغزش در گذر زمان از بین برود و عملکرد قابل اطمینان در طول عمر سازه قابل پیش بینی باشد.

موارد کاربرد

• سازه های فولادی، بتنی و چوبی
• ساختمان ها و سازه ها با کاربری های گوناگون
• پل ها و شریان های حیاتی و پل های کابلی
• جداسازهای لرزه ای ساختمان ها و پل ها
• ساختمان های بتنی پیش ساخته
• سکوهای قرارگیری تجهیزات حساس
• رفع ارتعاش ناشی از ماشین آلات
• جذب کننده ضربه

مزایای به کارگیری میراگر اصطکاکی دورانی

• جذب کاملاً موثر انرژی زلزله و کاهش انرژی وارده به سازه
• کاهش موثر آسیب در اجزای اصلی سازه و همچنین در پارتیشن ها و اجزای غیر سازه ای
• کاهش موثر آسیب در تأسیسات مکانیکی الکتریکی تجهیزات و اموال موجود در ساختمان
• با قابلیت نصب ساده و سریع
• عدم نیاز به سرویس و نگهداری پس از نصب
• ایده آل برای مقاوم سازی سازه های موجود با قابلیت تطبیق با محدودیت های خاص هر پروژه
• عدم آسبب در زلزله و قابلیت تنظیم پس از زلزله
• بهینه ترین در میان تمام میراگر موجود از لحاظ عملکردی و اقتصادی
• عدم تغییر رفتار میراگر با تغییرات دمای محیط گذشت زمان و فرکانس زلزله
• شکل ظاهری زیبا و ایجاد امکان به کارگیری به صورت نمایان به عنوان المان معماری
