ویبراتور بتن چیست و چه انواعی دارد؟
«ویبراتور بتن» (Concrete Vibrator)، دستگاهی است که به منظور تراکم بتن مورد استفاده قرار می گیرد.
این دستگاه دارای اندازه و شکل های مختلفی است. نحوه به کارگیری ویبراتورهای مختلف نیز با یکدیگر تفاوت دارد.
انواع ویبراتور بتن بر اساس عملکرد به موارد زیر تقسیم می شوند:
در ادامه به معرفی هر یک از انواع ویبراتورهای مورد استفاده برای تراکم بتن می پردازیم.

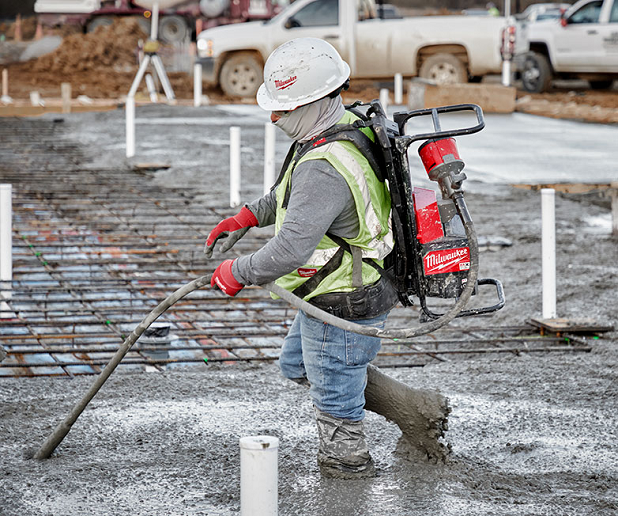

ویبراتور داخلی چیست؟
«ویبراتور داخلی» (Internal Vibrators) یا «ویبراتور سوزنی» (Needle Vibrators)، پرکاربردترین ویبراتور مورد استفاده در فرآیند بتن ریزی است.
این ویبراتور از یک میله فولادی با انتهای گرد به همراه یک المان ارتعاشی درون آن تشکیل می شود.
ابعاد این ویبراتور به گونه ای است که امکان جابه جایی و استفاده آن توسط یک اپراتور وجو دارد.
فرآیند استفاده از ویبراتور داخلی نسبتا ساده است. اپراتور، انتهای فلزی ویبراتور را داخل بتن تازه فرو می برد و آن را به آرامی بیرون می کشد. ویبراتور داخلی در بتن ریزی اکثر عضوهای سازه ای قابل استفاده است.
ویبراتور خارجی چیست؟
«ویبراتور خارجی» (External Vibrator) یا «ویبراتور قالب» (Formwork Vibrator)، نوع دیگری از ویبراتور بتن است که به طور مستقیم بر روی نقاط خاصی از قالب (با توجه به ضخامت بتن) نصب می شود.
این نوع ویبراتور، ارتعاش مستقیم قالب و بتن را به همراه دارد. به همین دلیل، در هنگام استفاده از ویبراتور خارجی، به انرژی بیشتری نیاز خواهد بود.
کاربرد اصلی ویبراتور خارجی در تولید بتن های پیش ساخته و بتن هایی است که امکان استفاده از ویبراتورهای داخلی در آن ها وجود ندارد.
ویبراتور سطحی چیست؟
«ویبراتور سطحی» (Surface Vibrator)، دستگاهی است که پس از بتن ریزی بر روی سطح بتن قرار داده می شود.
ابعاد این نوع ویبراتور نسبتا بزرگ است. ویبراتور سطحی گزینه بسیار مناسبی برای تراکم بتن هایی با ضخامت کمتر از 25 سانتی متر یا دال های تخت است.
استفاده از این نوع ویبراتور در حجم های بالا، عضوهای ضخیم و لایه های پایینی بتن توصیه نمی شود.
میز لرزان بتن چیست؟
«میز لرزان» (Vibrating Table)، یکی دیگر از انواع ویبراتورهای مورد استفاده برای تراکم بتن های پیش ساخته است.
این نوع ویبراتور از یک قالب فلزی در بخش بالایی تشکیل می شود. در بخش پایینی میز، یک ویبراتور متصل به قالب وجود دارد.
میز لرزان برای ساخت عضوهای سازه ای پیش ساخته با سفتی بالا و طرح اختلاط های دانه درشت مناسب است.
لرزاننده میلگرد چیست؟
«لرزانند میلگرد» (Rebar Shaker)، یک روش جدید برای ارتعاش و تراکم پس از بتن ریزی است. مبانی لرزاننده میلگرد بسیار مشابه ویبراتورهای مرسوم است.
با این تفاوت که در این حالت، دستگاه بر روی بخش بالایی میلگردها قرار می گیرد. لرزش میلگردها، ارتعاش را به درون بتن منتقل می کند.
لرزاننده میلگرد باعث صرفه جویی در زمان و کاهش نیاز به تمیزکاری ویبراتور بعد از پایان تراکم می شود.
|
|
|
|
