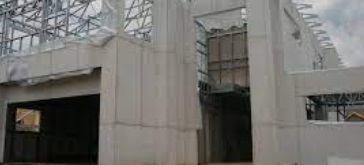

سیستم ساختمان پیش ساخته با دیوار بابر و دیواره بتن آرمه

سبک سازه ای

سیستم Large Panel با سیستم Box Type در دسته بندی سیستم های پیش ساخته بتنی Tilt Up قرار می گیرد. در این سیستم پانل های دیواری علاوه بر تحمل بارهای ثقلی، بارهای جانبی را نیز به صورت دیوار برشی تحمل می نمایند و در نتیجه این نوع سیستم در دسته بندی سازه ای یک سیستم دیوار باربر با دیوار برشی است.بارهای مرده و زنده از طریق دال های بتن آرمه کف که از طریق اتصالات مفصلی یا غلتکی به دیوارها متصل هستند، انتقال یافته و دیوارها نیروهای ناشی از بارهای وارده را به شالوده منتقل می نمایند.

سیستم باربر حانبی سیستم پیش ساخته فوق شامل دیوارهای پیش ساخته بتن آرمه بوده که به صورت دیوار برشی عمل نموده و در برابر نیروهای برشی ناشی از بارهای جانبی مقاومت می نماید. در این سیستم، به دلیل استفاده از پانل های دیواری برای باربری ثقلی و اتصالات مفصل ما بین کف ها و دیوارها، امکان استفاده از سیستم باربری جانبی از نوع قاب خمشی نیست و تنها سیستم مقاوم در برابر بارهای جانبی، پانل های دیواری است که به صورت دیوار برشی در برابر نیروهای جانبی مقاومت می نماید.

از آنجا که این سیستم، سیستم Large Panel با به کارگیری بتن سبک سازه ای و لایه عایق حرارتی در کارخانه است، لذا به نظر می‌رسد ضمن کاهش وزن دیوارها، رفتار مطلوبتری در مقابل انبساط و انقباض را دارا باشد.مصالح اصلی مصرفی در این سیستم شامل، سیمان، میلگرد پوکه صنعتی (پوکه لیکا)، پلی استایرن و گاز طبیعی برای عمل آوردن بتن بوده و تمامی مصالح در داخل کشور قابل تامین است.

عایق حرارتی دیوارها از طریق استفاده از یک لایه ملات سیمان و پلی استایرن که در کارخانه به هنگام ساخت دیوارها بر روی لایه بیرونی دیوار خارجی تامین می شود. از آنجایی که ضریب انتقال حرارت بتن سبک از بتن معمولی کمتر است لذا به نظر می رسد که عایق حرارتی این سیستم توسط لایه عایق حرارتی سیمان و پلی استایرن به همراه بتن سبک تامین می شود. این سیستم در طبقه بندی صرفه جویی زیاد در مصرف انرژی قرار داشته و در تمام مناطق ایران قابل استفاده است.

مصالح به کار گرفته شده در این نوع از ساختمان از مقاومت خوبی در برابر آتش سوزی برخوردار است این سیستم همچنین جوابگوی نیزا صدابندی بر اساس مقررات ملی ساختمان است.این سیستم در زمینه های انرژی، حریق، آکوستیک و سازه در مرکز تحقیقات ساختمان و مسکن، مورد ارزیابی قرار گرفته و کاربرد آن در حیطه الزامات ارائه شده مجاز است.

الزامات سیستم ساختمان های پیش ساخته با دیوار باربر متشکل از سقف و دیواره های بتن آرمه با بتن سبک سازه ای

• طراحی لرزه ای و سازه ای به ترتیب بر اساس آیین نامه های ACI318-05 و IBC 2003 و ویرایش های بعد آنها انجام می گیرد.
• بار زنده در محدوده 400-250 کیلوگرم بر متر مربع مجاز است.
• حداکثر طول دهانه قابل اجرا 5 متر است.
• کاربرد سیستم در ساختمان های مسکونی است.
• طبقات محاز قابل اجرا حداکثر سه طبقه مسکونی روی پیلوت یا 12 متر از تراز پایه سازه است.
• رعایت تنش تسلیم فولاد به مقدار 300 - 400 مگاپاسکال در اعضای سازه ای و حداقل 400 مگاپاسکال در اتصالات غلافی الزامی است.
• رعایت تمهیدات لازم برای عدم مشارکت دیوارهای غیر سازه ای و تیغه ها در سختی سازه الزامی است.
• عایقکاری حرارتی جداره های خارجی ساختمان مطابق الزامات مبحث 19 مقررات ملی ساختمان الزامی است.
• صدابندی هوابرد جداکننده های بین واحدهای مستقل و پوسته خارجی ساختمان و صدابندی سقف بین طبقات باید مطابق مبحث 18 مقررات ملی ساختمان تامین شود.
• اخذ گواهینامه فنی برای محصول تولیدی، پس از راه اندازی خط تولید کارخانه، از مرکز تحقیقات ساختمان و مسکن الزامی است.
