انواع قالب کوبیاکس

انواع قالب کوبیاکس کدام هستند؟
قالب های سیستم سقف کوبیاکس به سه نوع Cobiax Eco-Line (مدل کروی)، Cobiax Slim-Line (مدل بیضوی) و Cobiax CLS (مدل مربعی-بیضوی) تقسیم می شوند.

قالب Cobiax Eco-Line چیست؟
Cobiax Eco-Line یا Cobiax EL، اولین سیستم اجرای سقف کوبیاکس با استفاده از قالب های ساده کروی است.

این سیستم برای ساخت سقف هایی با دهانه بلند و ضخامت زیاد مناسب است. ماژول های مورد استفاده برای اجرای سقف کوبیاکس EL از 5 تا 8 قالب کروی و یک المان نگهدارنده فولادی (تصویر زیر) تشکیل می شوند.

استفاده از قالب های Cobiax EL، قدیمی ترین روش برای اجرای سیستم کوبیاکس به حساب می آید.

این سیستم برای ساخت سازه های مختلف در سراسر دنیا مورد استفاده قرار گرفته و عملکرد آن تایید شده است.

جدول زیر، ویژگی های سیستم Cobiax EL را نمایش می دهد.

ویژگی عملکرد:

• کاهش بتن 115 تا 191 لیتر بر متر مربع.
• کاهش بار 286 تا 477 کیلوگرم بر متر مربع.
• کاهش دی اکسید کربن 0.024 تا 0.04 تن بر متر مربع.
• ارتفاع فضای خالی 27 تا 45 سانتی متر.
• ارتفاع نگهداری 27.5 تا 45.7 سانتی متر.
• ضخامت دال ‍40 تا 75 سانتی متر.

قالب Cobiax Slim-Line چیست؟
Cobiax Slim-Line یا Cobiax SL، نسل دوم سیستم کوبیاکس با المان های بیضوی شکل است. شکل بیضوی قالب های این سیستم، جابه جایی و نصب آن را ساده تر می کند.

سیستم SL را می توان به عنوان یک گزینه مناسب برای ساخت سقف هایی با دهانه بزرگ و ضخامت کم در نظر گرفت.

ماژول های Cobiax SL از 6 تا 7 قالب بیضوی (دو تکه) و دو المان نگهدارنده فولادی (تصویر بالا) تشکیل می شوند. جدول زیر، ویژگی های سقف کوبیاکس ساخته شده توسط این قالب را نمایش می دهد.

ویژگی عملکرد:

• کاهش بتن 53 تا 135 لیتر بر متر مربع.
• کاهش بار 132 تا 337 کیلوگرم بر متر مربع.
• کاهش دی اکسید کربن 0.011 تا 0.028 تن بر متر مربع.
• ارتفاع فضای خالی 10 تا 26 سانتی متر.
• ارتفاع نگهداری 12 تا 28 سانتی متر.
• ضخامت دال ‍22 تا 56 سانتی متر.

قالب Cobiax CLS چیست؟

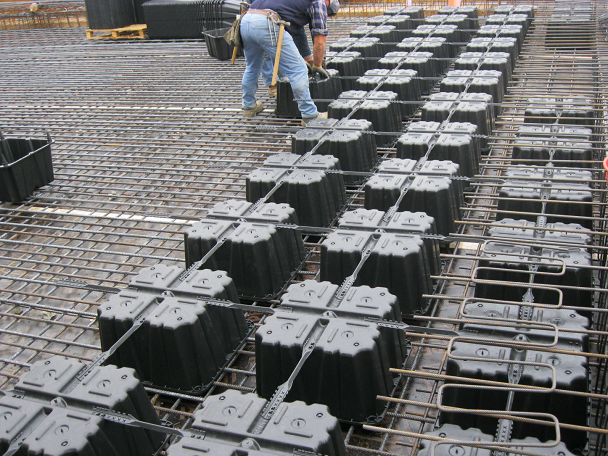

Cobiax CLS، نسل سوم سیستم سقف کوبیاکس با استفاده از قالب های مربعی-بیضوی است. طراحی جدید این قالب ها، امور لجستیک، جابه جایی، نصب، ایمنی و عملکرد سیستم کوبیاکس را بهبود بخشیده است.

این سیستم را می توان برای ساخت سقف هایی با دهانه بلند و ضخامت دلخواه مورد استفاده قرار داد.

برخلاف Cobiax EL و Cobiax SL، در اجرای سیستم Cobiax CLS از نگهدارنده های فولادی استفاده نمی شود (تصویر بالا). جدول زیر، ویژگی های این سیستم را نمایش می دهد.

ویژگی عملکرد:

• کاهش بتن 46 تا 259 لیتر بر متر مربع.
• کاهش بار 114 تا 649 کیلوگرم بر متر مربع.
• کاهش دی اکسید کربن 0.01 تا 0.054 تن بر متر مربع.
• ارتفاع فضای خالی 8 تا 56 سانتی متر.
• ارتفاع نگهداری 11 تا 59 سانتی متر.
• ضخامت دال ‍20 تا 80 سانتی متر.

همان طور که مشاهده می کنید، بازه اجرای سقف کوبیاکس و عملکرد آن با به کارگیری سیستم Cobiax CLS بهبود یافته است.

در مجموع، تمامی این سیستم ها می توانند باعث کاهش هزینه های ساخت عضوهای بتنی شوند.

به عنوان مثال، برای یک سقف بتنی با ضخامت 55 سانتی متر، سیستم های کوبیاکس نسبت به سقف های توپر، هزینه ها را حدود 30 درصد کاهش می دهند.
