ستون گذاری پلان معماری چیست؟
اولین گام برای تهیه نقشه های سازه، تعیین محل ستون ها بر اساس پارامترهایی نظیر نوع سازه، بارهای وارده و نحوه چینش المان های داخلی است.
به این کار، ستون گذاری پلان معماری می گویند. ستون گذاری دقیق، با در نظر گرفتن الزامات معماری و سازه ای انجام می شود.
با این وجود، یک سری نکات تجربی در فرآیندی ستون گذاری پلان معماری وجود دارد که در بخش بعدی به معرفی آن ها می پردازیم.
مبانی ستون گذاری پلان معماری:
به منظور جانمایی ستون در پلان معماری، باید به نکات زیر توجه کرد:
الزامات معماری ستون گذاری پلان معماری:
مهندس معمار، پلان ساختمان را با در نظر گرفتن کاربری، زیبایی و بهره گیری کامل از فضای موجود طراحی می کند.
در این بخش، برخی از مهم ترین پارامترهای موثر بر ستون گذاری پلان معماری را مورد بررسی قرار می دهیم.
پلان های پایینی:
ستون گذاری پلان معماری باید با توجه به پایین ترین پلان ساختمان انجام گیرد. به عنوان مثال، اگر پایین ترین طبقه در ساختمان، پارکینگ باشد، چینش ستون های طبقات بالایی نباید اختلالی در تردد و پارک کردن خودروها ایجاد کند.
فاصله داری بین ستون ها نیز باید با در احتساب تعداد ردیف های مورد نظر (بر اساس متوسط ابعاد خودروهای سواری) انتخاب شود.

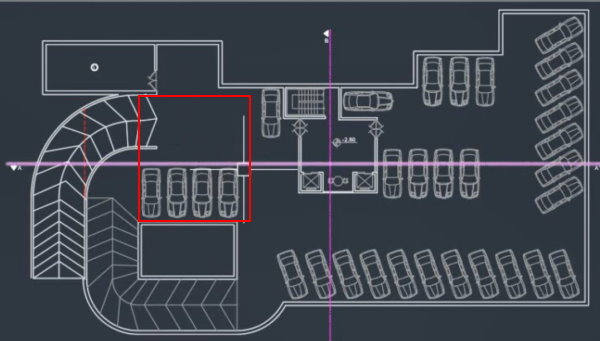

در تصویر بالا، پلان معماری پارکینگ یک ساختمان نمایش داده شده است. اگر در محدوده مشخص شده، یک ستون قرار داده شود، کاربری این محدوده برای پارک کردن خودروها و حتی تردد آن ها عملا با مشکل مواجه خواهد شد.
در نتیجه، توجه به عملکرد و کاربری مورد انتظار از طبقات پایینی، اهمیت بالایی در ستون گذاری پلان معماری دارد.
بیرون زدگی ستون در پلان معماری:
یکی از پارامترهای موثر در ستون گذاری پلان معماری، ابعاد ستون ها است. در اکثر ساختمان ها، ابعاد ستون از دیوار بیشتر است.
بر اساس استانداردهای مختلف، حداقل ابعاد ستون بتنی در اسکلت بتن آرمه نباید کمتر از 25 میلی متر باشد.
در اسکلت فولادی نیز که معمولا از دو پروفیل I شکل در کنار یکدیگر برای اجرای ستون استفاده می شود، محدودیتی مشابه وجود دارد. بنابراین، بیرون زدن ستون از دیوارها و گوشه های سازه، امری غیر قابل اجتناب است.
بیرون زدگی ستون، عملکرد اتاق را محدود کرده و نحوه چینش مبلمان را با مشکل مواجه می کند. مهندس معمار، با در نظر گرفتن ابعاد ستون و کاربری مورد نظر برای فضاهای مختلف، نحوه بیرون زدگی (یک طرفه یا دو طرفه بودن) آن را مشخص می کند.
اگر محدودیتی از نظر نمای بیرونی ساختمان و سازه های مجاور وجود نداشته باشد، بهتر است بیرون زدگی ستون بر روی محیط سازه، رو به خارج در نظر گرفته شود. به این ترتیب، فضای داخلی ساختمان یک دست تر می شود.
در صورت وجود محدودیت در نمای خارجی، مهندس معمار مجبور به ستون گذاری پلان با بیرون زدگی به سمت داخل ساختمان است. البته با توجه به کاربری فضا از این بیرون زدگی می توان برای ساخت قفسه کتاب، کمد دیواری و غیره استفاده کرد.
جهت گیری ستون در پلان معماری:
جهت گیری ستون، موضوعی است که هم از نظر معماری و هم از نظر سازه ای مورد بررسی قرار می گیرد. از دیدگاه معماری، جهت گیری ستون ها باید به گونه ای باشد که تا حد امکان، ستون از معرض دید پنهان شود تا زیبایی و بهره گیری از فضای داخلی به حداکثر برسد.
به عنوان مثال، تصویر زیر نمونه ای ستون گذاری پلان معماری را نمایش می دهد.
همان طور که مشاهده می کنید، مهندس معمار سعی کرده است تا حد امکان، بیرون زدگی ستون ها را درون دیوارها مخفی کند.
با این وجود، تا زمانی که عملکرد سازه با این چینش مورد بررسی قرار نگیرد، نمی توان گفت ستون گذاری پلان مناسب است یا نیاز به اصلاح نیاز دارد.
|
|
|
|
