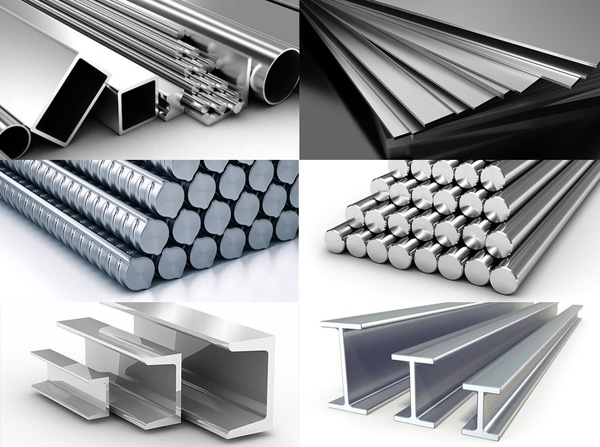

انواع اشکال و نیمرخ های فولاد ساختمانی

برای استفاده از فولاد به عنوان عضو ساختمانی باید آن را به شکل مناسب در آورد.

مهم ترین نوع و شکل فولادهای ساختمانی، از لحاظ نیمرخ هایی که به طریق نورد گرم و یا نورد سرد به دست می آید عبارتند از:

الف: تیرآهن نیمرخ I:
این نیمرخ از مهم ترین نیمرخ های مصرفی در ساختمان های فلزی است و مقاومت آن در مقابل خمش زیاد است. انواع متداول نیمرخ های I عبارت است از: نیمرخ معمولی INP، نیمرخ بال پهن IPB، نیمرخ IPE

ب: نیمرخ U یا ناودانی:
این نیمرخ به صورت تک، در مقابل خمش ضعیف است و برای همین آن را در تیرهای مرکب و مشبک و همچنین به صورت جفت به کار می برند. طرز نمایش نیمرخ ناودانی به صورت UNP یا CNP است.

پ: نیمرخ نبشی:
نبشی به دو صورت نبشی با بالهای مساوی و نبشی با بال های نامساوی ساخته می شود. این پروفیل را در ساختمان های فلزی، به خصوص در ساختن اشکال مرکب به کار می برند.

ویژگی های نبشی باید با استانداردهای شماره 1792 و شماره 1974 ایران مطابقت داشته باشد.

ت: نیمرخ سپری:
این نیمرخ ها بر دو نوع هستند:

• سپری هایی که قاعده شان دو برابر ارتفاعشان است.
• سپری هایی که ارتفاع و قاعده شان با هم برابر است.

این پروفیل را در کارهای ساختمانی مانند ساختن شیروانی، در و پنجره، اسکلت و سقف کاذب مصرف می کنند.

ث: نیمرخ Z:
این پروفیل را برای زیرسازی و بستن ورق های فلزی یا ورق های آزبست سیمانی در سقف های شیب دار به کار می برند.

ج: ورق فولادی و تسمه:
ورق و تسمه که رل عمده ای در ساختمان های فلزی دارند، در ساختن قطعات مرکب نظیر تیرهای مرکب، ستون های مرکب و تقویت آن ها به کار می رود.

ورق هایی را که عرض آن ها کمتر از 160 میلی متر است تسمه می نامند. مشخصات ورق های فولادی و آزمایشات آن ها باید مطابق با استاندارهای شماره 1024، 1001 و 440 ایران باشد.

چ: میلگرد ها:
نیمرخ های چهارگوش و شش ضلعی: میلگرد ها و نیمرخ های چهارگوش و شش ضلعی در گروه های نرم، نیم سخت و سخت طبقه بندی می شوند.

میلگرد ها به صورت ساده، آجدار به قطرهای 5 تا 220 میلی متر و نیمرخ های چهارگوش از مقطع 6×6 تا 150×150 میلی متر و نیمرخ های شش ضلعی با بعدهایی از 13 تا 103 میلی متر ساخته می شوند.

حد جاری شدن میلگرد ها با توجه به گروه آن ها از 2200 kg/cm2 در مورد فولادهای نرمه، 3400 و 4200 kg/cm2 برای فولادهای نیمه سخت و 5000 kg/cm2 برای فولادهای سخت متغیر است.

میلگرد های گرم نوردیده باید با استاندارد شماره 1797 ایران مطابق باشد.

ح: سایر نیمرخ ها:
علاوه بر نیمرخهایی که در بالا نام برده شد، نیمرخ های سرد نوردیده ای در اشکال و اندازه های مختلف وجود دارد که بیشتر در ساختن در و پنجره آهنی مصرف می شوند.

مشخصات مکانیکی این نیمرخ ها در کاتالوگ های کارخانجات سازنده ارائه می گردد.
