دستگاه فیدر ویبراتور کاسه ای

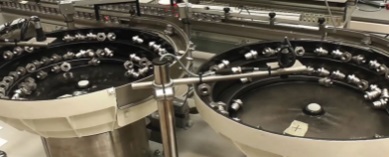

فیدر ویبراتور کاسه ای

در خطوط مونتاژ و اسمبلی اتوماتیک و در راستای اجرای زیرساخت های اتوماسیون صنعتی در خطوط تولید انواع محصولات و قطعات صنعتی، فیدر ویبراتور یا فیدرهای ارتعاشی یا ردیفسازهای ویبراتوری نقش مهمی ایفا می کنند.به طور کلی کمتر خط تولیدی به خصوص در محصولات کوچک وجود دارد که به منظور اجرای اتواماسیون صنعتی و هدایت اتوماتیک محصول به ایستگاههای کاری بعدی از این دستگاه بهره نبرد.

با توجه به اینکه این دستگاهها، بهترین ردیفسازهای صنعتی برای محصولات مختلف هستند به طور گسترده در صنایع مختلف به کار گرفته می شوند. از جمله مهم ترین فیدرهای صنعتی، فیدرهای ویبراتور کاسه ای(Vibratory Bowl Feeder) هستند.تقریبا بیش از 40 سال قبل اولین تلاشها برای ساخت فیدرهای ویبراتوری کاسه ای به منظور مرتب سازی و چیدمان دقیق قطعات قبل از ورود به ایستگاههای مونتاژ خط تولید آغاز گردید.

در این روش لرزش کاسه که به دلیل ارتعاشات اجباری ناشی از قطع و وصل متناوب آهنربای الکتریکی یا الکترومگنت می باشد، اصطکاک بین قطعات و فرم مسیر ایجاد شده در روی دیواره جانبی کاسه یا استوانه فیدر، به انتقال قطعات از فیدر کمک می کند.ظرفیت تغذیه قطعات به نسبت تعداد قطعات فید شده در کانال خروجی در واحد زمان بستگی دارد. در طی فرایند فید قطعات داخل کاسه، قطعات همراه با بروز لرزه های فرکانسی متناوب و ارتعاشات پی در پی به سمت دیواره های جانبی میل پیدا کرده و در مسیرهای منحنی تعبیه شده به حرکت در می آیند.

در طی این مسیرها با قرار گرفتن شابلون آنقدر به داخل کاسه اصلی بازگردانده می شوند تا طبق الگوی دلخواه چیدمان شوند و از فیدر کاسه ای خارج شوند. محصولاتی که به شکل دلخواه در مسیر منحنی قرار گرفته اند از شابلون های نصب شده روی مسیر گذر کرده و به انتهای کانال تغذیه محصول میرسند و در ادامه مسیر به ایستگاههای کاری بعدی منتقل می شوند.
