نکاتی که برای آماده سازی قطعات میلگرد بتن قبل از انجام جوشکاری باید رعایت شود مطابق زیر می باشد:
1- سطح آرماتور باید عاری از هرگونه چربی، رنگ و هرگونه جسم خارجی باشد.
2- دمای میلگرد در محل سایت در منطقه جوشکاری کمتر از صفر درجه سانتی گراد نباشد و از سرد شدن سریع، بعد از جوشکاری جلوگیری شود.
3- اتصالات انتقال دهنده بار و غیر انتقال دهنده بار، با روش جوشکاری یکسان، میزان دقت مشابه و شرایط یکسان، جوشکاری می شوند.
4- در مورد میلگرد آرماتور که توسط پیچش سخت شده است، فقط انتهای میلگردها که تغییر شکل نیافته اند می توانند جوشکاری شوند. ( در صورتی که اتصالات منتقل کننده بار نباشند)
در استاندارد AWS D 1-4 فقط سه فرایند مشخص شده در جدول، پایه و اساس کار هستند و باقی فرایندها وقتی استفاده می شوند که مهندس اجازه استفاده از آن ها را صادر کند.
اجازه استفاده از فرایندها وقتی صادر می شود که توسط آزمون هایی تایید شده و کیفیت مورد قبول اتصال حاصل گردد.
فرایندهای جوشکاری مورد استفاده برای ایجاد اتصالات جوشکاری شده در میلگردهای آرماتور را می توان براساس نوع بار و ابعاد میلگردها مجزا نمود.

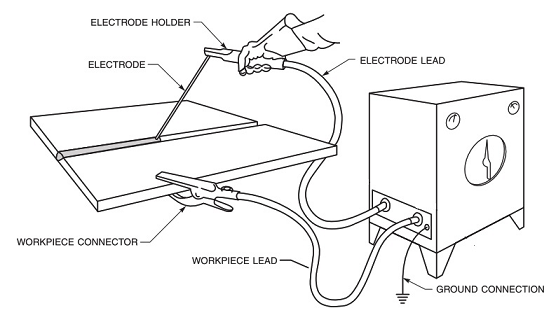

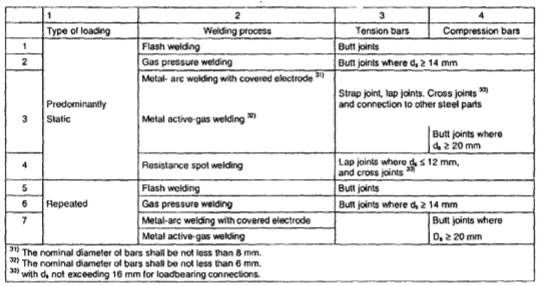

جدول زیر فرایندها و ملزومات جوشکاری مورد تایید استاندارد DIN 1045 را نشان می دهد.
فرایندهای جوشکاری مورد تایید و ملزومات مطابق DIN:
تنش های مجاز در جوش ها:
غیر از مواردی که در زیر تغییر یافته اند، تنش های مجاز برای جوش های با نفوذ کامل در اتصالات جناقی و شیاری و در حالت لب به لب همانند استحکام کششی یا فشاری فلز پایه خواهند بود.
تنش های مجاز فلز پایه:
مساحت، طول، اندازه ساق و بعد موثر بر گلویی جوش
برای محاسبه میزان تنش قابل تحمل توسط مقاطع جوش، ابعاد پروفیل جوش را باید مطابق با استاندارد بر مبنای ابعاد اسمی میلگرد تهیه کرد.
برای این منظور 3 دسته پروفیل جوشکاری شده قابل بررسی می باشد
جوش های نفوذ کامل شیاری در اتصالات لب به لب مستقیم ( بدون قطعه واسطه):
در این نوع اتصالات مساحت موثر جوش به صورت مساحت اسمی مقطع عرضی میلگرد جوش داده شده تعیین می شود.
توجه به این نکته حائز اهمیت است که در جوشکاری میلگردهایی با ابعاد گوناگون، مساحت جوش بر مبنای میلگرد کوچک تر تعیین می شود.
جوش های شیاری V شکل و جناقی:
در این گونه اتصالات مساحت موثر جوش برابر میزان طول چندگانه و ابعاد جوش خواهد بود.
طول موثر جوش باید برابر طول جوش مشخص شده باشد.
حداقل اندازه جوش موثر، نباید کمتر از دو برابر قطر میلگرد باشد.
یعنی یا برابر قطر میلگردها بوده و یا در مورد اتصال با دو قطر متفاوت، دو برابر قطر میلگرد کوچک تر باشد.
نکات زیر باید در مورد اندازه موثر جوش مد نظر قرار گیرد:
برای جوش جناقی اندازه جوش موثر برابر 6/0 شعاع میلگرد برای جوش جناقی خواهد بود. برای اندازه های بزرگ تر جوش موثر باید مقدار تنش مجاز تعیین شود.
WPS مقادیر بزرگ تر جوش را تعیین می کند. در اتصال میلگردهایی با قطرهای متفاوت شعاع مبنا براساس شعاع میلگرد کوچک تر خواهد بود. برای تعیین اندازه جوش آزمون انجام می شود.
جوش های گوشه:
مساحت موثر جوش در این گونه مقاطع برابر طول چندگانه گلویی موثر خواهد بود.
توجه به این نکته حائز اهمیت است که تنش ها در جوش گوشه برای ایجاد بار در هر جهتی هستند و مساحت موثر جوش به این منظور محاسبه می شود.
طول موثر جوش در یک جوش گوشه، با محاسبه انحنا در طول محور جوش محاسبه می شود.
|
|
|
|
