معرفی مقطع فلزی نبشی و تشریح کاربردهای آن:
پروفیل نبشی فولادی را می توان مهم ترین مقطع در سازه های فولادی به شمار آورد.
از لحاظ ظاهری سطح مقطع این محصول دارای دو ضلع عمود بر یکدیگر بوده و به دو صورت مرکب و منفرد در پروژهای مختلف عمرانی؛ صنعتی و ساختمانی مورد استفاده قرار می گیرد.
این محصول از لحاظ تولید به دو صورت پرسی و فابریک تولید شده و از لحاظ شکل ظاهری نیز دارای انواع بال مساوی و بال نامساوی می باشد.
نبشی و نشانه های آن در نقشه های ساختمانی:
چنانچه شما با نقشه های ساختمانی سر و کار دانید باید بدانید که این مقطع در نقشه ها با حرف انگلیسی L نشان داده می شود همان طور که سطح مقطع محصول نیز L شکل می باشد.
این محصولات از لحاظ شکل ظاهری به دو دسته بال مساوی و بال نامساوی تقسیم بندی می شوند و تفاوت آن ها در نحوه نام گذاری مشخص می باشد.
در نقشه های ساختمانی پس از قرارگیری حرف L سایز بال ها آورده می شود و چنانچه پس از این حرف تنها یک عدد آورده شود نشان دهنده محصول بال مساوی بوده و اگر با 3 حرف روبرو شدید دارای بال های نامساوی می باشد.
سایز بال ها پس از حرف L در کنار یکدیگر به صورت ضربدر قرار می گیرند مانند دو نمونه زیر:

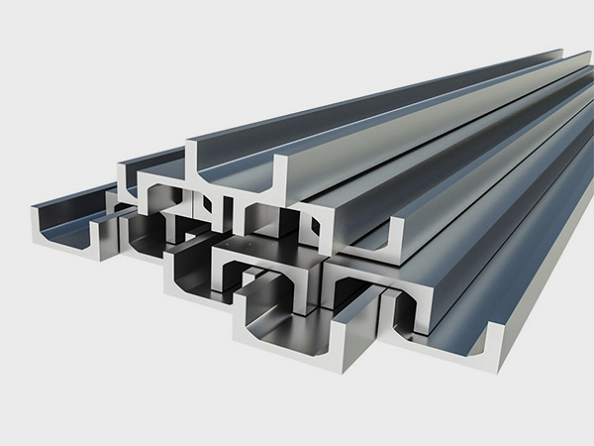

تقسیم بندی نبشی از لحاظ نحوه تولید:
همان طور که ذکر شد این محصولات از لحاظ نحوه به دو دسته پرسی و فابریک تقسیم بندی می شوند.
نبشی فابریک:
این دو محصول از لحاظ فرآیند تولید دارای تفاوت هایی می باشند از جمله اینکه محصول فابریک از ابتدای فرآیند تولید به صورت نبشی از خط تولید خارج می گردد.
به طور کلی ابتدا شمش ها داخل کوره های حرارتی قرار گرفته و حرارت داده می شوند، سپس از قفسه های نورد عبور کرده و مقطع آن ها کاهش و طول آن ها افزایش می یابد.
پس از عبور از قفسه های نوردی میانی و پایانی به نبشی تبدیل می شوند. پس از تولید این محصولات به قسمت برش فرستاده شده و در سایزهای 6 تا 12 متری تولید می گردند.
نبشی پرسی:
نوع پرسی از یک ورق با طول 6 متر تولید می گردد که به آن شکل داده و به صورت نبشی در می آورند.
به طور کلی در این روش ورق رول شده برش خورده، پرس شده و با استفاده از دستگاه رول فورمینگ به محصول نهایی تبدیل می گردد.
|
|
|
|
