معرفی پانل سه بعدی

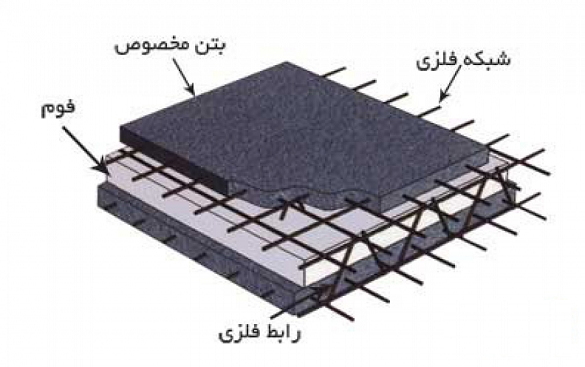

تری دی پنل یک دیوار از پیش ساخته شده است که هسته اصلی آن را دو قسمت عایق پلی استایرن که یونولیت های نسوز هستند به همراه یک شبکه از مش (پیش جوش های فولادی) تشکیل داده اند.

این مواد به وسیله مفتول های فلزی که شبیه خرپا هستند به یکدیگر وصل شده اند.

یک لایه بتن بر روی این مصالح قرار می گیرد و محصول بسیار مقاوم و محکمی تولید می شود.

مشخصات صفحات سه بعدی:
هسته مرکزی این محصول که در نقش عایق فعال است به ضخامتی بین 5 تا 10 سانتی متر است.

شبکه مش فولادی با ضخامت حداقل 2 میلی متر به بالا است که هر چشمه 8*8 سانتی متر است و فاصله های 1 تا 2 سانتی متر از هسته مرکزی قرار می گیرد.

انواع 3d پنل:

• تری دی پنل غیر باربر.
• تری دی پنل باربر.
• تری دی پنل سقفی.
• متال فوم.

پانل سقفی غیر باربر:
دیوار 3d پنل غیر باربر به عنوان دیوار جدا کننده استفاده می شود که وزن مهم ساختمان بر روی آن قرار ندارد.

این دیوار نسبت به نوع باربر از ضخامت کمتری برخوردار است و چگالی عایق های آن نیز کم و حدود 3kg\m 10 است.

در این محصول می توان از مفتول با قطر 2 میلی متر نیز استفاده کرد.

پانل سقفی باربر:
دیوار تری دی پنل باربر جز دیوارهای اصلی است که به عنوان عناصر باربر جانبی در سازه مورد استفاده قرار می گیرد.

نحوه نصب و اتصال این دیوار بسیار مهم است چون باید به گونه ای به سازه اصلی الحاق شود که به خوبی بتواند نیرو های جانبی را تحمل کند.

این دیوار به نسبت عریض تر از نوع غیر باربر است و قطر مفتول های شبکه مش حداقل 3 میلی متر است.

چگالی این عایق حدود kg\m3 15 است.

پانل سقفی سه بعدی:
تری دی پنل های سقفی با کمی شیب که به صورت افقی است، ساخته می شوند. ضخامت عایق این محصول به خاطر تحمل بار و فشار نباید کمتر از 60 میلی متر باشد.

در تری دی پانل های سقفی برای تقویت دیافراگم از میلگرد تقویتی استفاده می کنند.

متال فوم:
متال فوم ها جدیدترین نوع پانل های سه بعدی است که به عنوان چهار چوب و مهاربندی افقی و عمودی از آن استفاده می کنند.

حُسن استفاده از این محصول تامین مقاومت ایستایی و بهبود شرایط اجرایی در انتقال نیروهای برشی است که ناشی از نیروهای جانبی می باشد.

اتصال کامل دیوارها و سقف ها از ویژگی های خوب متال فوم است.
