سوراخ های بزرگ شده فقط در اتصالات اصطکاکی مجاز است.
سوراخ لوبیایی کوتاه در تمام امتدادها در اتصالات اصطکاکی مجاز هستند ولی در اتصالات اتکایی امتداد طولی سوراخ باید عمود بر امتداد نیرو باشد.
سوراخ لوبیایی بلند فقط در امتداد عمود بر مسیر نیرو در اتصالات اتکایی مجاز هستند.
در اتصالا اصطکاکی در تمام امتدادها مجاز بوده لیکن باید فقط در یکی از ورق های اتصال وجود داشته باشد.
فواصل سوراخ ها:
حداقل فواصل سوراخ پیچ ها در اتصالات پیچی:
فاصله مرکز تا مرکز سوراخ های استاندارد، سوراخ های بزرگ شده و سوراخ های لوبیایی نباید از 3 برابر قطر وسیله اتصال کمتر باشد.
حداکثر فاصله مرکز تا مرکز سوراخ ها در اتصالات پیچی:
برای قطعاتی که تحت اثر خوردگی کم و متوسط ناشی از عوامل جوی قرار داشته باشند، فاصله بین مرکز سوراخ ها نباید از 24 برابر ضخامت نازک ترین قطعه متصل شونده و همچنین از 300 میلی متر تجاوز کند.
حداکثر فاصله مرکز سوراخ تا لبه:
حداکثر فاصله از مرکز هر پیچ تا نزدیک ترین لبه قطعه در هر راستا به شرح زیر است.
برای قطعاتی که تحت اثر خوردگی کم و متوسط ناشی از عوامل جوی قرار داشته باشند، فاصله از مرکز هر پیچ تا نزدیک ترین لبه قطعه در هر راستا نباید از 12 برابر ضخامت نازک ترین قطعه و همچنین از 150 میلی متر تجاوز کند.

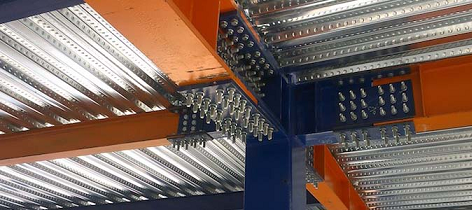

استفاده همزمان جوش و پیچ:
ترکیب پیچ و جوش:
وقتی که پیچ های معمولی با پیچ های پر مقاومت در حالت اتصال اتکایی (غیر اصطکاکی) به صورت مشترک با جوش استفاده شود، نباید فرض کرد که آن ها در تحمل بار با جوش سهیم هستند.
در این صورت کل تنش در اتصال را باید جوش به تنهایی تحمل کند. در صورت استفاده از ترکیب جوش و پیچ های پر مقاومت در اتصال اصطکاکی، می توان جوش و پیچ را در تحمل تنش ها سهیم فرض کرد.
مشروط بر اینکه در اتصال های برشی سوراخ پیچ ها از نوع استاندارد یا دارای شکاف های عمود بر جهت بار و جوش های گوشه تحت اثر بار طولی در نظر گرفته شده باشند.
در چنین اتصال هایی، مقاومت موجود در پیچ ها را نباید بزرگ تر از 50 درصد مقاومت موجود پیچ ها در حالت اتکایی در نظر گرفت.
تقویت از طریق جوشکاری در خصوص ساختمان های موجودی که اتصالات آن ها از نوع پیچی می باشد به شرطی مجاز است که پیچ های موجود از نوع اصطکاکی طراحی و اجرا شده باشند.
در این گونه موارد پیچ های موجود را می توان برای انتقال بارهای موجود فرض نموده و جوش باید تنش های اضافی را انتقال دهند.
اهمیت نظارت، بازرسی و کنترل کیفیت بر اجرای اتصالات پیچ و مهره ای:
مشکل اصلی آسیب پذیری لرزه ای ساختمان ها، عدم استفاده صحیح از دانش فنی در مراحل طراحی و اجرا می باشد.
دستورالعمل های اتصالات پیچی و جوشی و ضوابط طراحی ساختمان های فولادی، گاهی در طراحی و اجرا مورد سهل انگاری قرار می گیرد.
لذا عدم توجه به نیازمندی های کیفی اتصالات پیچی موجب می شود تا اختلاف فاحشی میان اتصالات اجرا شده با مفروضات طراحی وجود داشته باشد.
به منظور حصول اطمینان از کیفیت اتصالات پیچی کنترل های زیر پیش و بعد از انجام عملیات نصب در سازه های فولادی به ویژه در سازه های با کاربرد خاص و حساس توصیه می شوند.
در ادامه این کنترل ها را به صورت تیتروار بیان می کنیم:
کنترل توسط بازرس پیچ و مهره و تایید آن ها:
وظایف بازرسان پیچ و مهره مطالعه دقیق مباحث اجرایی مشخصات فنی، نقشه های قرارداد، نقشه های کارگاهی ساخت و نیز مصبی پروژه، مطالعه همه گواهی نامه های مطابقت مواد که از سوی کارخانه سازنده صادر شده است.
حصول اطمینان از تطابق ویژگی های مواد قطعات با الزامات پروژه، تایید شناسایی مواد پیچ و مهره ها، تایید وجود شرایط مناسب و تحت کنترل جهت انبار قطعات، تایید وجود دستور کارهای مصوب نصب پیچ و مهره و استفاده از این دستور کارها در روند عملیات اجرایی، تایید صلاحیت همه پرسنل نصاب پیچ و مهره، حصول اطمینان از آگاهی تمام نیروهای کاری از دستور کار نصب پیچ و مهره، مشاهده آزمایش پیش از نصب که در آغاز کار و به ازای هر محموله انجام می شود.
در روش استفاده از آچار کالیبره عملیات کالیبراسیون آچار در ابتدای هر شیفت کاری بررسی و بازرسی می شود.
کنترل کفایت وضعیت اتصال اعم از وضعیت ابعاد سوراخ ها، عدم وجود وضعیت نامناسب در سوراخ هایی که گشاد شده و یا برقو زده شده اند.
در اتصالات اصطکاکی، کنترل مناسب بودن وضعیت سطوح ورق های اتصالی که بر روی هم قرار می گیرند، کنترل سفت شدن نخستین همه پیچ ها پیش از اعمال نیروی پیش تنیدگی، در اتصالاتی که باید پیش تنیده شوند.
در قالب یک برنامه زمان بندی مناسب عملیات پیش تنیدگی کنترل شود تا از درستی انجام آن اطمینان حاصل شود.
هرگونه اختلاف نظر در خصوص دستیابی به میزان پیش تنیدگی موردنظر باید بلافاصله حل و فصل شود.
گزارش کاملی در خصوص اتصالات مشاهده و بازرسی شده که مورد قبول قرار گرفته اند تهیه شود.
این گزارش باید طبق برنامه و در زمان های مربوطه و از پیش مشخص به دستگاه مربوطه تحویل شود.
اتصالات در سازه های فولادی چند نوع دارد؟
اتصالات به دو دسته پیچ و جوش تقسیم بندی می شود.
اسکلت پیچ و مهره ای ساختمان چگونه است؟
در گذشته استفاده از سازه های پیچ و مهره ای تنها محدود به سوله ها و مجتمع های صنعتی و همچنین در صنایع نفت و گاز بود ولی امروزه شاهده استفاده گسترده از این سازه ها در ساختمان های اداری، مسکونی و تجاری نیز می باشیم.
مزایای اجرای اتصالات پیچ و مهره ای چیست؟
کم هزینه بودن کارهای نصب و اجرا، امکان باز نمودن سازه و استفاده مجدد، عدم نیاز به کارگر ماهر و غیره
استاندارد پیچ و مهره چند نوع دارد؟
دو استاندارد زیر برحسب میلی متر بوده و در ساخت پیچ و مهره کاربرد دارد ASTM - DIN
|
|
|
|
