بیس پلیت و نکات مهم در اجرای آن

در صنعت ساختمان و ساخت و ساز، عناصر فولادی نقش به سزایی را بازی می کنند.

یکی از عناصر و المان های مهم در ساخت یک بنا و اجرای سازه های فولادی، بیس پلیت یا صفحه ستون است. در این مقاله به معرفی بیس پلیت پرداخته و انواع آن را شرح می دهیم.

بیس پلیت چیست؟

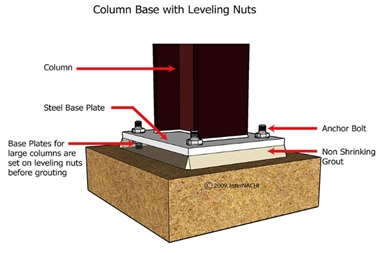

بیس پلیت در واقع یک صفحه مسطح از جنس فولاد است که در فونداسیون فولادی، به عنوان المان واسط بین ستون و بتن قرار می گیرد.

این صفحه ستون باعث می شود که اتصال بین ستون و بتن بهتر و قوی تر برقرار شود و وزن و فشاری را که از جانب ستون به بتن وارد می شود، انتقال داده و پخش شود.

ابعاد بیس پلیت چیزی حدود 30*30 سانتی متر است ولی در کل بستگی زیادی به مقاومت فولادی که از آن ساخته شده است، میزان بار ناشی از تحلیل سازه، میزان خروج از مرکزیت بار و غیره دارد.

جنس آن از فولاد یا هر ماده ای که تحمل تنش و فشاری بالاتر از تحمل فولاد داشته باشد است.

ضخامت بیس پلیت معمولاً 8 الی 20 میلی متر می باشد، اندازه صفحه ستون نیز باید از سطح مقطع ستون فولادی عریض تر باشد تا بتواند فشار را به راحتی در سطح بیشتری انتقال دهد، بدین صورت فشار کمتری به بتن و فونداسیون وارد می شود.

هر چه این سطح بزرگ تر باشد فشار کمتر می شود. این ابعاد ارتباط مستقیمی با بار ثقلی انتقال یابنده از طرف ستون و بار لنگری که ممکن است در مواقع زلزله ایجاد شود، دارد.

وظیفه بیس پلیت:
مسلم است که توانایی تحمل تنش در بتن با ستون فولادی متفاوت است و فولاد مقاومت بالاتری نسبت به بتن دارد.

اگر از بیس پلیت استفاده شود، تنش و فشار وارده به ستون به راحتی کاهش یافته و تعدیل می شود و با پخش شدن به بتن یا فونداسیون انتقال می یابد.

اما در صورتی که از صفحه ستون استفاده نشود این فشارها باعث می شود که ستون درون بتن فرو رود. بنابراین از صفحه ستون به دو منظور کلی استفاده می شود:

بیس پلیت در واقع عضو واسط برای اتصال ستون به پی و افزایش سطح تماس ستون و فونداسیون است.

بیس پلیت وظیفه تعدیل و توزیع نیروهای کششی، لنگری، خمشی، برشی و فشاری را بر عهده دارد.

بیس پلیت در واقع وزن سقف را تحمل می کند و باعث افزایش استحکام ساختمان می شود.

انواع نصب بیس پلیت:
صفحه ستون ها را می توان از نظر نوع مدل نصبشان به چند گروه تقسیم بندی کرد:

اتصال گیردار بیس پلیت:
اتصال گیردار بیس پلیت به صورت صلب است و صفحه ستون و ستون در هیچ کدام از جهات محورهای X,Y,Z قادر به حرکت نخواهد بود.

در اتصال گیردار بیس پلیت، باید ارتفاع انکربولت ها را به قدری انتخاب کرد که صفحه ستون توانایی چرخش نداشته باشد، همچنین باید صفحه ستون با ضخامت بالاتر را انتخاب کرد.

این نوع از اتصال توانایی انتقال فشارهای خمشی، برشی و فشاری را دارد.

در این نوع از اتصال، انتهایی از ستون که به بیس پلیت متصل می شود باید به شکل گونیا برش داده، صاف شده و سنگ زده شود تا اتصال کاملی با صفحه ستون برقرار کند.

در اتصال گیردار صفحه ستون گاهی برای اینکه ضخامت بیس پلیت کاهش یابد، از ورق های سخت کننده ذوزنقه ای یا مثلثی استفاده می شود.

اتصال مفصلی بیس پلیت:
بیشتر برای ساخت ساختمان های چند طبقه کاربرد دارد و فقط قادر به تحمل فشارهای فشاری و برشی است.

فونداسیون ساده در ساختمان، نیروی کششی بین بتن و بیس پلیت را کاهش می دهد، بنابراین در این مواقع می توان از اتصال مفصلی بیس پلیت (صفحه ستون) استفاده کرد.

در این نوع از اتصال، بالا و پایین اتصال را توسط جوش زدن به ستون ها وصل می کنند.
